کابل زمینی 5*6 خراسان افشارنژاد NYY

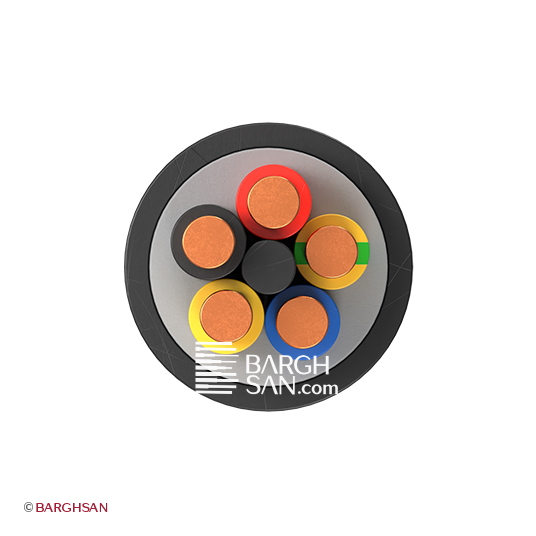

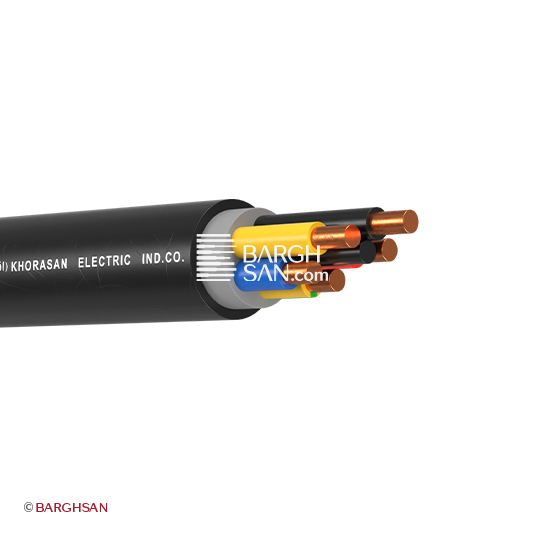

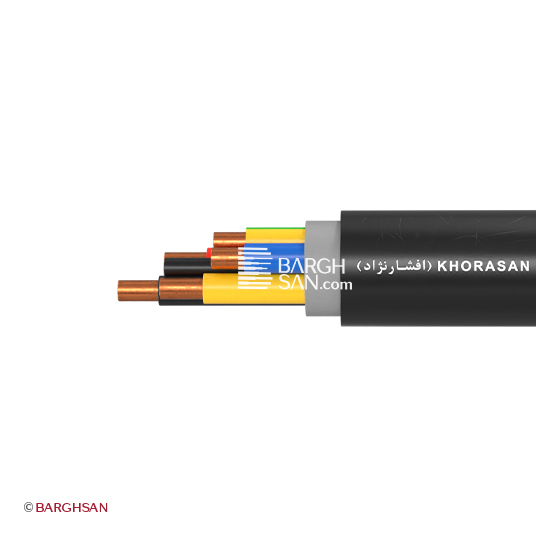

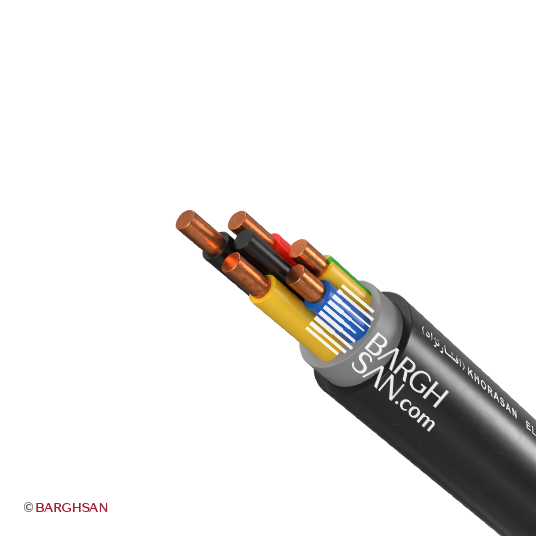

کابل 5*6 مفتول خراسان افشارنژاد با ساختاری خاص، مناسب برای استفاده در سیستم‌های برقی با فرکانس ۵۰ هرتز است و عملکرد بهینه‌ای را در حالات مختلف به نمایش می‌گذارد. ساختار لایه‌های این کابل شامل هادی از جنس مس آنیل شده از نوع کلاس ۱، عایق، فیلر و روکش نهایی از جنس PVC اکسترود شده به ضخامت ۱.۸ میلیمتر و به رنگ مشکی است که تمامی این لایه‌ها با هماهنگی و استحکام بالا به کابل توانایی مقاومت در برابر فشارها و شرایط محیطی سخت را می‌بخشند. کابل سنگین مسی 5×6 خراسان با عایق از جنس پی وی سی اکسترود شده و ضخامت ۱ میلیمتر برای رشته‌های فاز، نول و ارت طراحی شده است. این ویژگی موجب می‌شود تا کابل به خوبی در برابر وضعیت‌های مختلف از جمله رطوبت مقاومت کند و به راحتی دچار آسیب و نقص نشود. همچنین، رنگ‌بندی دقیق رشته‌ها که شامل رنگ‌های مشکی، زرد و قرمز برای رشته‌های فاز، آبی برای نول و ترکیبی از رنگ‌های زرد/سبز برای رشته ارت می‌باشد که به کاربر این امکان را می‌دهد تا با اطمینان کامل به نصب و استفاده از کابل بپردازد. مقاومت هادی در دمای ۲۰ درجه سانتیگراد برابر ۳.۱ اهم بر کیلومتر است که نشان‌دهنده کارایی بالای آن در انتقال جریان الکتریکی می‌باشد. بسته‌بندی کابل زمینی 5 در 6 خراسان به صورت قرقره‌ای است که حمل و نقل و نگهداری آن را بسیار آسان می‌کند.
با وزنی معادل ۶۳۳ گرم بر متر و قطر ۱۸.۳۵ میلیمتر، کابل برق زمینی 5*6 افشارنژاد برای نصب در فضاهای محدود و مختلف انتخابی ایده‌آل است. دمای کاری کابل از -۳۰ تا +۷۰ درجه سانتیگراد می‌باشد که این امر نشان‌دهنده عملکرد بهینه کابل در شرایط آب و هوایی متغیر است.
کابل مفتولی 5 در 6 با ولتاژ نامی 600 تا 1000 ولت، مناسب برای استفاده در سیستم‌های الکتریکی با ولتاژ پایین است. این کابل زیر زمینی 5X6 با فیلر پی‌وی‌سی اکسترود شده به ضخامت ۱ میلیمتر، حفاظت اضافی در برابر صدمات مکانیکی و شیمیایی را فراهم می‌کند.
کابل پنج رشته مفتول نمره 6 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 58 آمپر |
| 50 متر | 58 آمپر |
| 100 متر | 30 آمپر |
| 150 متر | 20 آمپر |
ویژگی های کلیدی کابل زمینی 5*6 خراسان افشارنژاد
- عملکرد بهینه کابل در شرایط مختلف آب و هوایی ۳۰- تا ۷۰+ درجه سانتیگراد
- مشخصه الکتریکی هادی مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتیگراد: ۳.۱ اهم بر کیلومتر
- مشخصات رنگی کابل پنج رشته با رنگ‌های فاز (مشکی٬ زرد و قرمز)، نول آبی و ارت زرد/سبز
- مشخصات لایه فیلر لایه میانی فیلر با ضخامت ۱.۰ میلیمتر
- نوع بسته بندی کابل 5 در 6 زمینی به صورت قرقره
- ساختار و اجزای کابل هادی، عایق، فیلر، روکش نهایی
کابل مفتولی 5*6 خراسان افشارنژاد NYY
یکی از مزایای برجسته این کابل استخوانی 5×6، انجام تست ولتاژ ۴ کیلوولت برای بررسی مقاومت و صحت و سلامت عایق هادی است. این تست تضمین می‌کند که هیچ گونه سوراخ و حباب هوایی در عایق وجود ندارد، بنابراین ایمنی کامل در طول عمر مفید کابل حفظ می‌شود. همچنین، تست اتصال کوتاه بر روی هادی در زمان ۱ ثانیه برابر با ۰.۶۶۶ کیلوآمپر نشان‌دهنده استحکام و پایداری این عایق کابل در برابر جریان‌های ناگهانی و فشارهای الکتریکی است. بیشترین تحمل کابل نصب ثابت 5*6 NYY در زمان اتصال کوتاه برابر با ۱۶۰ درجه سانتیگراد است که نشان‌دهنده توانایی بالای کابل در تحمل شرایط سخت و غیرمترقبه است. علاوه بر این، عایق این کابل پنج سیمه 5X6 براساس استاندارد IEC60332-1-2 از گسترش آتش جلوگیری می‌کند که این ویژگی باعث افزایش ایمنی در محیط‌های حساس و جلوگیری از حوادث ناخواسته می‌شود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 5 در6 خراسان با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
