مشخصات فنی و کاربردهای سیم افشان ارت 120 خراسان

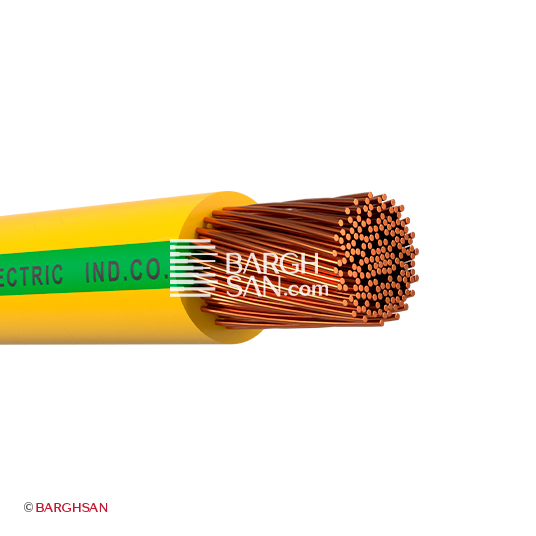

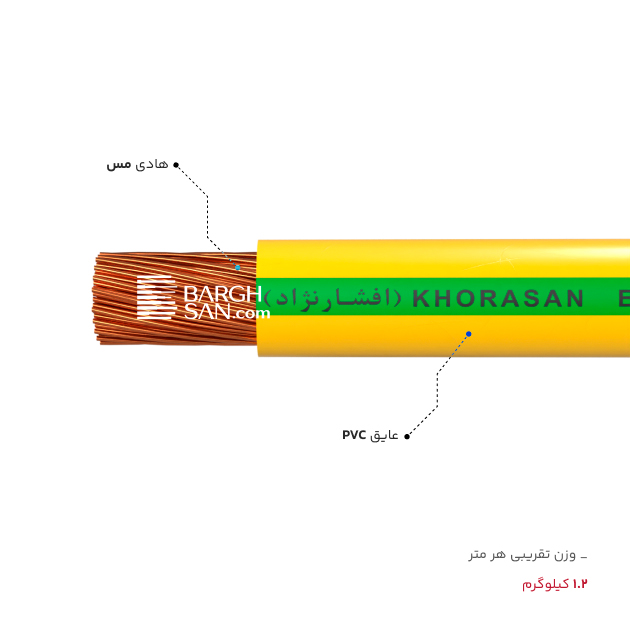

سیم ارت افشان 120 خراسان افشارنژاد دارای هادی مسی آنیل شده و انعطاف‌پذیر (کلاس 5) است که از 570 تار نازک به قطر 0.49 میلیمتر تشکیل شده است. این ساختار، منطبق با استاندارد IEC 60228 که الزامات هادی کابل‌های عایق‌شده را مشخص می‌کند، انعطاف‌پذیری فوق‌العاده‌ای را برای نصب آسان، حتی در فضاهای محدود و مسیرهای پیچیده، فراهم می‌آورد. عایق سیم افشان ارت 1×120 خراسان از جنس PVC (پلی وینیل کلراید) با ضخامت 1.6 میلیمتر و به رنگ استاندارد زرد/سبز برای شناسایی آسان سیم ارت است. این محصول برای ولتاژ نامی 450/750 ولت طراحی شده و در سیستم‌های با فرکانس 50 هرتز کاربرد دارد. با توجه به مقاومت الکتریکی پایین هادی (0.161 اهم بر کیلومتر در 20 درجه سانتیگراد)، سیم ارت 120 افشارنژاد انتخابی ایده‌آل برای اتصال به زمین تجهیزات صنعتی سنگین، تابلوهای برق اصلی و فرعی، سیستم‌های حفاظتی در ساختمان‌های مرتفع و تأسیسات نیروگاهی است.
سیم ارت افشان 1*120 NYAF خراسان مطابق با استاندارد IEC 60332-1-2 در برابر گسترش شعله مقاوم است. این استاندارد، روش آزمون مقاومت سیم در برابر انتشار عمودی شعله را مشخص می‌کند و ایمنی بالایی را در هنگام بروز حوادث تضمین می‌نماید.
سیم افشان ارت 120 افشارنژاد قابلیت کارکرد در گستره دمایی وسیع از 30- تا 70+ درجه سانتیگراد را داراست و می‌تواند دمای اتصال کوتاه تا 160+ درجه سانتیگراد را تحمل کند. شما می‌توانید این محصول را از طریق همین وب‌سایت یا با مراجعه به فروشگاه برق‌سان در لاله‌زار تهیه نمایید.
سیم افشان ارت 120 افشارنژاد خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 315 آمپر |
| 50 متر | 315 آمپر |
| 100 متر | 315 آمپر |
| 150 متر | 315 آمپر |
ویژگی های کلیدی سیم افشان 1*120 خراسان
- طول عمر بالا عایق با دوام از جنس PVC
- استانداردهای ISIRI و IEC منطبق با استانداردهای کیفیت ملی و بین‌المللی
- مناسب عبور جریان‌های بالا سطح مقطع 120 میلیمتر مربع
- راندمان سیستم بسیار بالا مقاومت کم 0.161 اهم بر کیلومتر هادی
- مقابله با شرایط سخت الکتریکی تحمل لحظه‌ای جریان اتصال کوتاه تا 5.57 کیلوآمپر
- ضد انتشار شعله مطابق با استاندارد IEC 60332-1-2
عملکرد و قیمت سیم افشان ارت 1*120 افشارنژاد و سرمایه‌گذاری برای دوام
سرمایه‌گذاری بر روی سیم افشان ارت 120 خراسان افشارنژاد، با توجه به انطباق آن با استانداردهای معتبر، تضمین‌کننده دوام و عملکرد بی‌نقص سیستم ارتینگ شماست. این محصول از استاندارد ISIRI(607)02، که مشخصات کابل‌های تک‌رشته بدون غلاف با عایق PVC و هادی قابل انعطاف برای سیم‌کشی داخلی را تعیین می‌کند و همچنین استاندارد DIN VDE 0295 پیروی می‌نماید. استاندارد DIN VDE 0295 (که اغلب در کنار IEC 60228 به آن ارجاع داده می‌شود) به طور خاص به مشخصات هادی‌های کابل‌های برق و سیم‌های مورد استفاده در تاسیسات قدرت می‌پردازد. این استاندارد کلاس‌های مختلف انعطاف‌پذیری هادی‌ها (مانند کلاس 5 برای هادی‌های افشان که در این محصول به کار رفته)، سطح مقطع نامی و تعداد تارهای تشکیل‌دهنده هادی را پوشش می‌دهد. بنابراین، پیروی از DIN VDE 0295 به معنای تضمین کیفیت ساختاری و الکتریکی هادی سیم است. با در نظر گرفتن کیفیت ساخت بالا و مواد اولیه مرغوب به‌کار رفته، قیمت سیم افشان ارت 1X120 خراسان، انتخابی اقتصادی و هوشمندانه برای پروژه‌های شما محسوب می‌شود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NYAF
- ساختار هادی: کلاس 5 افشان
- ساختار سیم: CU , PVC
رنج ولتاژ
- ولتاژ نامی: 450/750 ولت
- تست ولتاژ: 2.5 کیلوولت
استانداردهای سیم ارت افشان سایز 120 خراسان با عایق PVC
IEC 60227
ISIRI 607
DIN VDE 0295
IEC 60228
مجتبی پورمحسن –
با سلام و خسته نباشید٬
با توجه به مقاومت الکتریکی هادی این سیم ارت، چطوری میشه حداکثر طول مجاز این سیم را برای یک سیستم ارتینگ خاص محاسبه کرد تا افت ولتاژ در محدوده استاندارد باقی بمونه، با فرض عبور جریان خطای مشخص؟
احسان کریمی –
درود مجتبی عزیز…
محاسبه دقیق حداکثر طول مجاز سیم ارت پیچیده است و به استانداردها و الزامات خاص پروژه (مانند حداکثر امپدانس حلقه خطا) بستگی دارد. اما به طور کلی، افت ولتاژ (ΔU) در طول مسیر سیم یا کابل از رابطه ΔU = I × R محاسبه می‌شود، که I جریان خطا و R مقاومت کل سیم است (R = مقاومت واحد طول × طول سیم). برای اطمینان از عملکرد صحیح سیستم حفاظتی، امپدانس کل مسیر خطا (شامل سیم ارت) باید به اندازه‌ای پایین باشد که جریان کافی برای عملکرد سریع تجهیزات حفاظتی (مانند کلیدهای مینیاتوری یا RCD) فراهم شود. بنابراین، با داشتن جریان خطای پیش‌بینی‌شده و حداکثر افت ولتاژ یا امپدانس مجاز طبق استاندارد (مثلاً IEC 60364)، می‌توان طول سیم را محدود کرد. همچنین باید اثر دما بر مقاومت هادی نیز در محاسبات دقیق لحاظ شود.
همچنین در نظر داشته باشید٬ کارشناسان ما همواره با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره رایگان به شما هستند. با سپاس.
مجتبی پورمحسن –
آقا واقعا ممنونم از توضیحات کاملتون
به جرات و بدون اغراق میگم این حد از مشتری مداری و احترام به مخاطب تو ذهنم برای ایران قفل بود
همینطوری ادامه بدین٬ دمتون گرم
احسان کریمی –
مجتبی عزیز٬ سپاس از انرژی مثبتی که با پیامتون به ما منتقل کردین. نظر لطف شماست.
خوشحالیم که از خدمات ما رضایت دارید.
