مشخصات و کاربرد سیم مفتول ارت نمره 35 افشارنژاد NYA
مهمترین کاربرد سیم برق نیمه افشان 35 ارت در سیستم ارتینگ و به منظور اتصال تجهیزات الکتریکی به زمین است. این کار باعث می‌شود در صورت بروز نقص در تجهیزات و مدارات الکتریکی، جریان برق به زمین هدایت شده و از برق گرفتگی افراد و آسیب به تجهیزات جلوگیری شود. همچنین در سیستم‌های صاعقه‌گیر ساختمان‌های مسکونی و صنعتی و دکل‌های مخابراتی نیز کاربرد دارد. سیم مفتولی ارت 1*35 افشارنژاد H07V-R برای کار در گستره دمایی وسیع، از منفی ۳۰ تا مثبت ۷۰ درجه سانتیگراد، طراحی شده است. این سیم دارای ولتاژ نامی ۴۵۰ تا ۷۵۰ ولت بوده و مقاومت هادی آن ۰.۵۲۴ اهم بر کیلومتر است. عایق این سیم تست ولتاژ ۲.۵ کیلوولت را با موفقیت پشت سر گذاشته و برای فرکانس کاری ۵۰ هرتز مناسب می‌باشد.

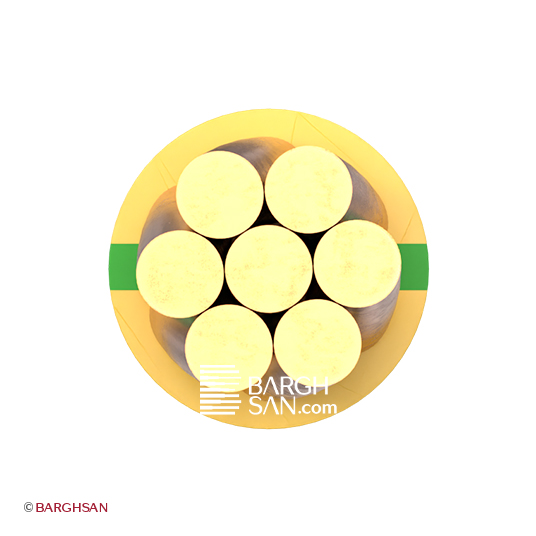

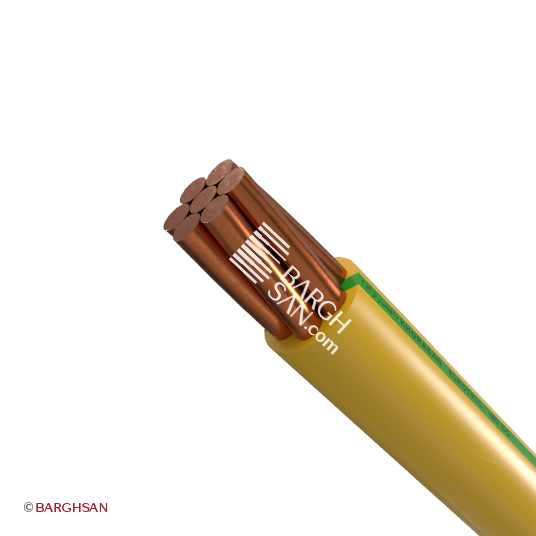

سیم نیمه افشان 1 در 35 ارت از کنار هم قرار گرفتن 7 هادی مفتولی مسی تشکیل شده که قطر هر کدام از این هادی‌ها 2.47 میلیمتر است. از جمله مشخصات فنی مهم دیگر سیم برق 35 ارت مفتولی می‌توان به نوع بسته‌بندی قرقره‌ای و وزن 344 گرم آن به ازای هر یک متر اشاره کرد.

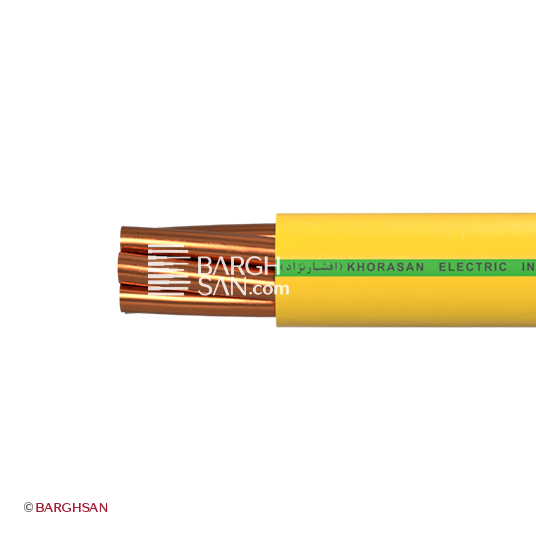

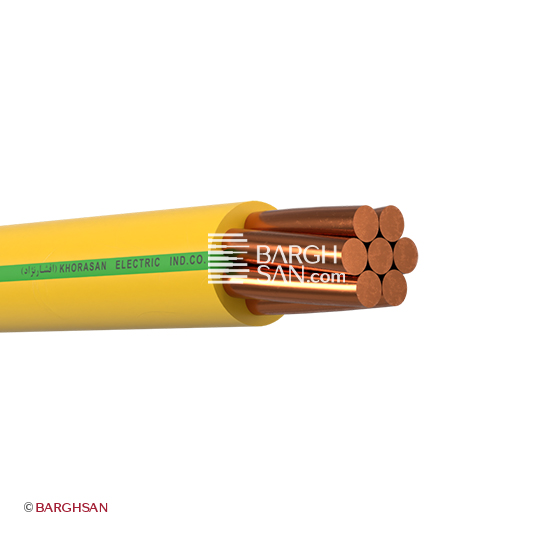

عایق سیم ارت نیمه افشان 1*35 خراسان از جنس پی وی سی (PVC) و ضخامت آن 1.2 میلیمتر است که با رنگ زرد و سبز یا همان ارت مشخص می‌شود. سیم 35 مفتول ارت، معمولا در بازار و صنعت ایران با نام‌های سیم ارت خشک 35 و یا سیم ارت زمینی 35 نیز شناخته می‌شود.
سیم مقطع 35 میلیمتر مربع قادر به عبور چند آمپر جریان است؟
| 10 متر | 155 آمپر |
| 50 متر | 155 آمپر |
| 100 متر | 155 آمپر |
| 150 متر | 115 آمپر |
ویژگی های کلیدی سیم مفتول ارت 1*35 خراسان افشارنژاد
- مناسب سیم‌کشی ارت قوی سیم مسی با مقطع ۳۵mm²، کلاس ۲ (۷ رشته)
- افزایش ایمنی در تاسیسات الکتریکی عدم گسترش شعله طبق استاندارد IEC ۶۰۳۳۲-۱-۲
- تضمین عملکرد سیستم ارت مقاومت بسیار کم هادی: ۰.۵۲۴ Ω/km
- حفاظت در برابر تماس و ضربه عایق PVC با ضخامت ۱.۲ میلیمتر
- تضمین مقاومت عایقی مطلوب تست عایق ۲.۵ کیلوولت
- بازه دمای عملکرد وسیع منفی ۳۰ تا مثبت ۷۰ درجه سانتیگراد
استانداردها و قیمت سیم مفتول 1 در 35 خراسان افشارنژاد با ساختار NYA
سیم ۳۵ میلیمتر مربع NYA خراسان مطابق با استانداردهای بین‌المللی IEC 60227 ،IEC 60228 ،DIN VDE 0271 و استاندارد ملی ISIRI 607 تولید شده است. این تطابق با استانداردها تضمین‌کننده‌ی کیفیت، ایمنی و دوام بالای محصول در طول عمر بهره‌برداری آن است. سیم خشک ارت 1 در 35 افشارنژاد به صورت متری و قرقره قابل سفارش است. برای مشاوره٬ سفارش یا استعلام قیمت سیم مفتول ارت 35 میتوانید با کارشناسان ما در ارتباط باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NYA
- ساختار هادی: کلاس 2 نیمه افشان
- ساختار سیم: CU , PVC
رنج ولتاژ
- ولتاژ نامی: 450/750 ولت
- تست ولتاژ: 2.5 کیلوولت
استانداردهای سیم مفتول سایز 35 افشارنژاد با عایق PVC
IEC 60227
ISIRI 607
DIN VDE 0271
IEC 60228
