مشخصات الکتریکی کلیدی سیم ارت 70 نیمه افشان افشارنژاد
سیم ارت 1*70 نیمه افشان افشارنژاد برای ولتاژ نامی 450/750 ولت Uo/U (به این معنا که سیم برای استفاده در سیستم‌هایی طراحی شده که ولتاژ بین هر فاز و زمین از 450 ولت و ولتاژ بین فازها از 750 ولت تجاوز نمی‌کند) طراحی شده است، که بیانگر قابلیت اطمینان سیم ارت 70 مفتولی افشارنژاد در سیستم‌های توزیع برق فشار ضعیف می‌باشد. این سیم برای عملکرد بهینه در فرکانس سیستمی 50 هرتز ساخته شده است و یک انتخاب استاندارد برای تأسیسات مختلف محسوب می‌شود. خرید سیم استخوانی ارت 1 در 70 از نمایندگی‌های معتبر، تضمین‌کننده خرید شما به بهترین قیمت می‌باشد. این سیم عملکرد پایداری در گستره دمایی 30- تا 70+ درجه سانتیگراد دارد که نصب آن را در اقلیم‌های مختلف میسر می‌سازد. سیم مفتول ارت 70 خراسان افشارنژاد در اتصال کوتاه دمای 160+ درجه سانتیگراد را تحمل کرده و با استاندارد IEC 60332-1-2 برای مقاومت در برابر گسترش شعله مطابقت دارد. برای تهیه این محصول اورجینال با ضمانت اصالت و کیفیت از نمایندگی رسمی شرکت صنعتی الکتریک خراسان، با واحد فروش برق‌سان تماس تلفنی حاصل یا به فروشگاه ما در لاله‌زار مراجعه بفرمایید.

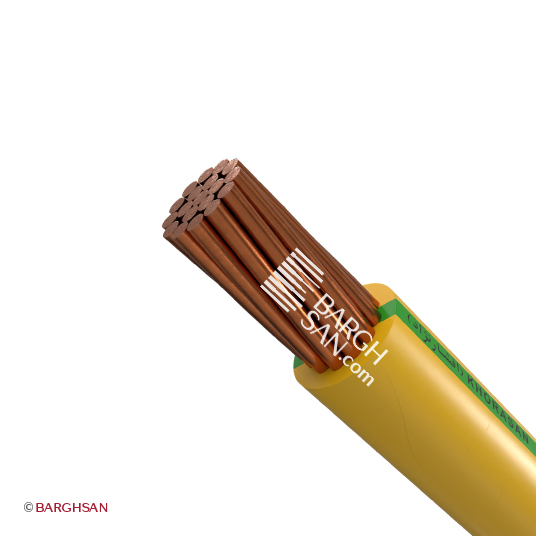

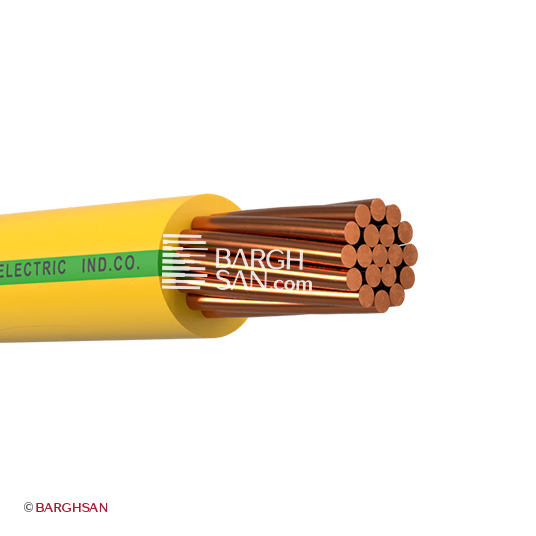

سیم نیمه افشان ارت سایز 70 افشارنژاد از هادی مسی آنیل شده کلاس 2 (Stranded RM) بهره می‌برد که شامل 19 تار مفتول، هر یک به قطر دقیق 2.11 میلیمتر می‌باشد. این ساختار هادی، که مطابق با استاندارد IEC 60228 تولید شده، ترکیبی از استحکام و انعطاف‌پذیری کنترل شده را برای سیم خشک ارت 70 افشارنژاد در نصب ثابت تضمین می‌کند.

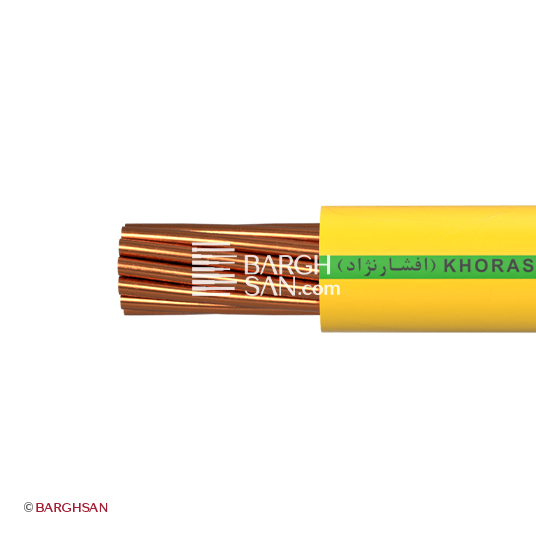

سیم ارت نمره 70 خشک خراسان دارای عایق از جنس PVC اکسترود شده با ضخامت 1.4 میلیمتر است. رنگ این عایق، برای مصارف ارت زرد/سبز می‌باشد و از استانداردهای بین‌المللی تبعیت می‌کند. قطر نهایی خارجی سیم ارت 70 مفتول خراسان 13.35 میلیمتر می‌باشد که نصب آن را در داکت‌ها و تابلوها تسهیل می‌بخشد.
سیم استخوانی ارت 70 قادر به عبور چند آمپر جریان است؟
| 10 متر | 230 آمپر |
| 50 متر | 230 آمپر |
| 100 متر | 230 آمپر |
| 150 متر | 222 آمپر |
ویژگی های کلیدی سیم مفتول ارت 1*70 خراسان افشارنژاد
- مناسب سیم اصلی ارتینگ هادی ۷۰mm² مسی رشته‌ای، کلاس ۲
- افزایش ایمنی سیستم برق مقاومت در برابر انتشار شعله
- هدایت مؤثر جریان خطا مقاومت الکتریکی هادی: ۰.۲۶۸ Ω/km
- حفاظت در برابر تماس مستقیم عایق PVC با ضخامت ۱.۴ میلیمتر
- قابل استفاده در تاسیسات استاندارد ولتاژ نامی ۴۵۰/۷۵۰ ولت

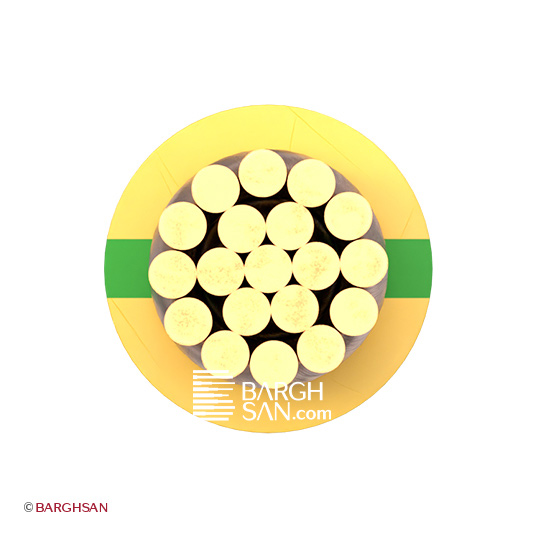

- ساختار هادی 19 تار مفتولی گرد با قطر 2.11 میلیمتر
بسته‌بندی و استانداردهای سیم مفتولی ارت 70 خراسان افشارنژاد
سیم مفتولی ارت 70 خراسان افشارنژاد با انطباق کامل بر استانداردهای IEC 60227، ISIRI 607 و DIN VDE 0271 تولید می‌شود. این سیم، با وزن تقریبی 663 کیلوگرم بر کیلومتر، بر روی قرقره (Drum) بسته‌بندی و عرضه می‌گردد که حمل و نصب سیم ارت 70 خراسان افشارنژاد را در پروژه‌های بزرگ تسهیل می‌کند. سیم نیمه افشان ارت 70 افشارنژاد مطابق با استاندارد IEC 60332-1-2 در برابر گسترش شعله مقاوم است، بدین معنا که در صورت بروز آتش‌سوزی، از انتشار شعله در طول سیم جلوگیری کرده و به افزایش ایمنی کلی تأسیسات کمک می‌کند.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NYA
- ساختار هادی: کلاس 2 نیمه افشان
- ساختار سیم: CU , PVC
رنج ولتاژ
- ولتاژ نامی: 450/750 ولت
- تست ولتاژ: 2.5 کیلوولت
استانداردهای سیم نیمه افشان ارت سایز 70 افشارنژاد با عایق PVC
IEC 60227
ISIRI 607
DIN VDE 0271
IEC 60228
مصطفی چراغی –
با سلام و خسته نباشید خدمت برق‌سانی‌های عزیز
یه سوال فنی داشتم ممنون میشم پاسخ بدین
حداکثر دمای اتصال کوتاه برای عایق PVC این سیم 160+ درجه سانتیگراد ذکر شده است. این دما چطور بر انتخاب حداقل سطح مقطع سیم ارت در طراحی سیستم‌های حفاظتی تأثیر میذار و آیا فاکتور زمان در این انتخاب نقشی داره؟
احسان کریمی –
درود بر شما مصطفی عزیز.
حداکثر دمای اتصال کوتاه 160+ درجه سانتیگراد برای عایق PVC یک پارامتر حیاتی است. جریان‌های اتصال کوتاه، حتی در کسری از ثانیه، می‌توانند دمای هادی را به شدت افزایش دهند. اگر سطح مقطع سیم برای جریان خطای پیش‌بینی شده کافی نباشد، دمای هادی از این حد مجاز فراتر رفته و باعث آسیب دائمی یا ذوب شدن عایق می‌شود که ایمنی سیستم را به خطر می‌اندازد. بنابراین، مدت زمان عملکرد تجهیز حفاظتی (مثلاً رله یا فیوز) نقش بسیار مهمی دارد؛ هرچه زمان قطع طولانی‌تر باشد، برای جلوگیری از تجاوز دما از 160 درجه سانتیگراد، به سطح مقطع بزرگتری نیاز خواهد بود.
در نظر داشته باشید٬ کارشناسان ما همواره با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره رایگان به شما هستند. با سپاس.
