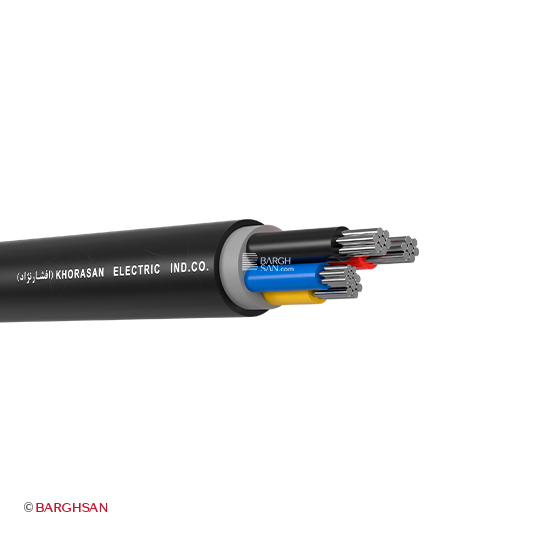

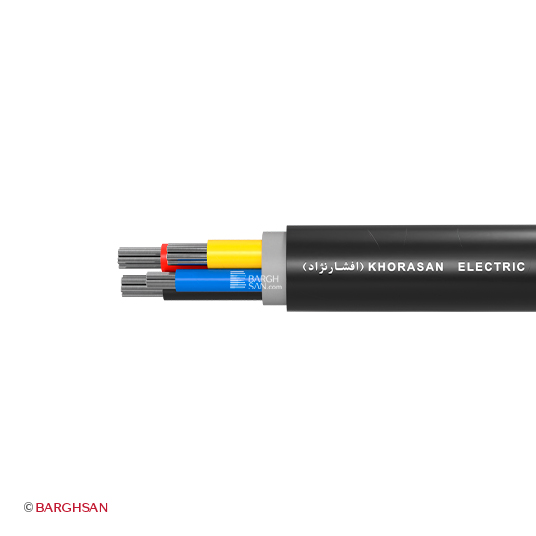

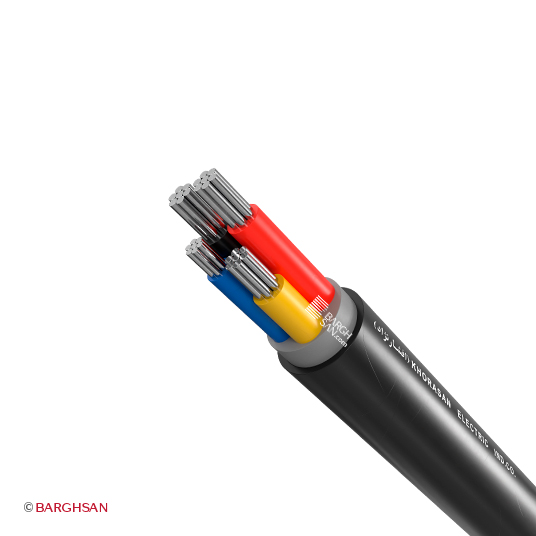

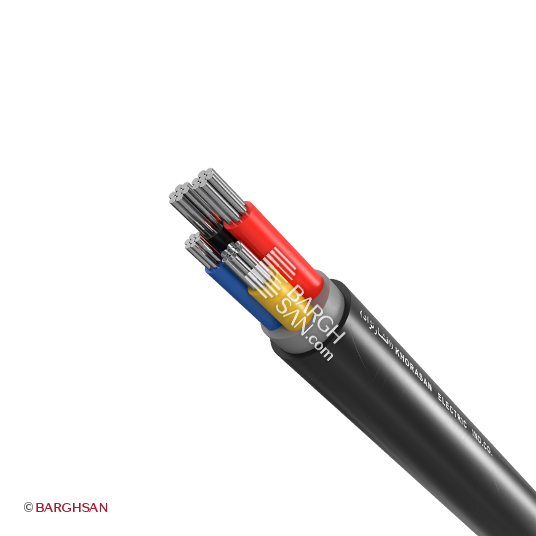

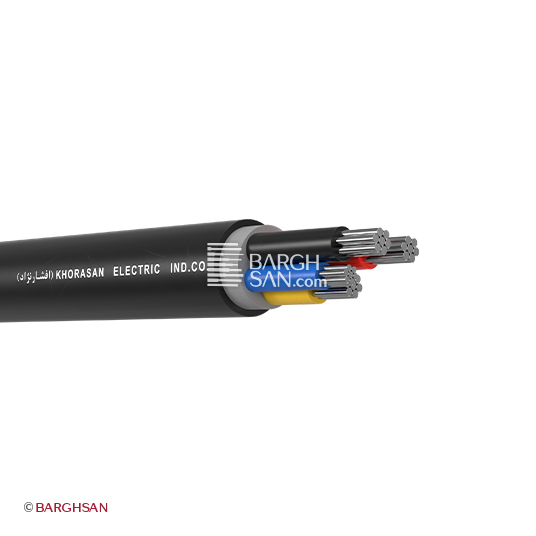

طراحی کابل برق آلومینیوم 3*25+16 افشارنژاد NA2XY
طراحی کابل برق آلومینیوم سه رشته 25 بعلاوه 16 افشارنژاد خراسان با ولتاژ نامی 0.6/1 (1.2) کیلوولت انجام شده و فرکانس کاری این کابل آلومینیومی محبوب بازار معادل 50 هرتز می‌باشد. در دمای 20 درجه سانتیگراد مقاومت الکتریکی کابل استخوانی 3 رشته 25+16 آلومینیوم خراسان برای فاز و نول متفاوت است. در شرایط یکسان مقامت برای هر یک از رشته‌های فاز 1.2 اهم بر کیلومتر و برای رشته نول 1.91 اهم بر کیلومتر است. در زمان اتصال کوتاه مقاومت لحظه‌ای کابل برق آلومینیومی 3*25+16 خراسان افشارنژاد NA2XY برابر با 1 کیلوآمپر می‌باشد. برای بررسی مقاومت عایق کابل آلومینیوم 3*25+16 زمینی خراسان افشارنژاد تست ولتاژ انجام شده است که نتیجه آن 4 کیلوولت را نشان می‌دهد. عایق کابل آلومینیوم سه در بیست و پنج بعلاوه شانزده افشارنژاد خراسان در زمان اتصال کوتاه می‌تواند به صورت لحظه‌ای تا دمای 250 درجه سانتیگراد را تحمل کند. برای خرید بهترین کابل آلومینیوم بازار همین حالا با ما تماس بگیرید.

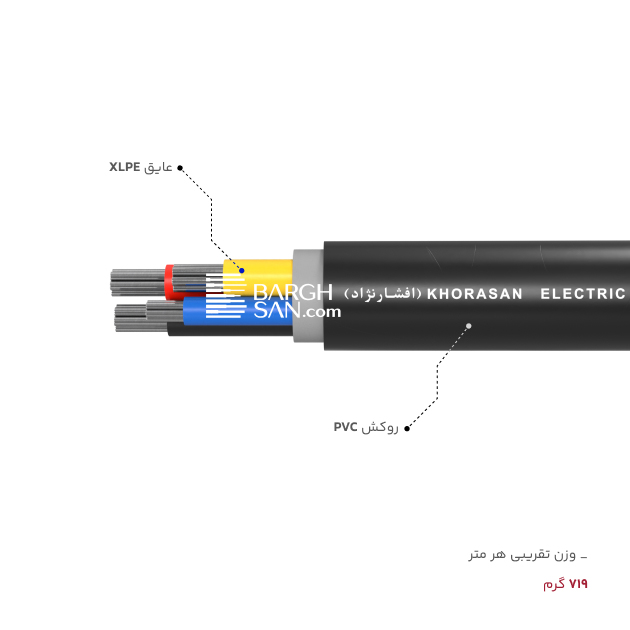

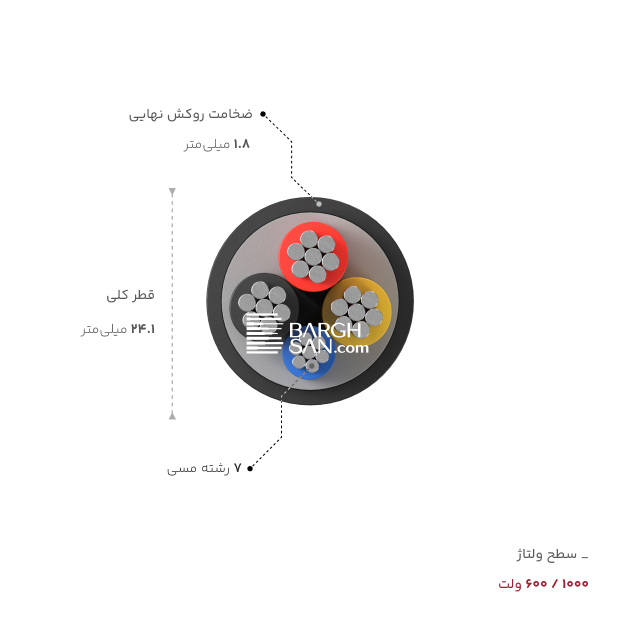

عایق XLPE کابل 3*25+16 آلومینیومی خراسان به ترتیب دارای ضخامت 0.9 میلیمتر و 0.7 میلیمتر برای رشته‌های فاز و نول می‌باشد. روکش نهایی نیز از جنس PVC با ضخامت 1.8 میلیمتر می‌باشد. کابل زمینی آلومینیوم 3×25+16 خراسان افشارنژاد با رنگ مشکی در بسته بندی قرقره‌ای از برق‌سان قابل تهیه است.

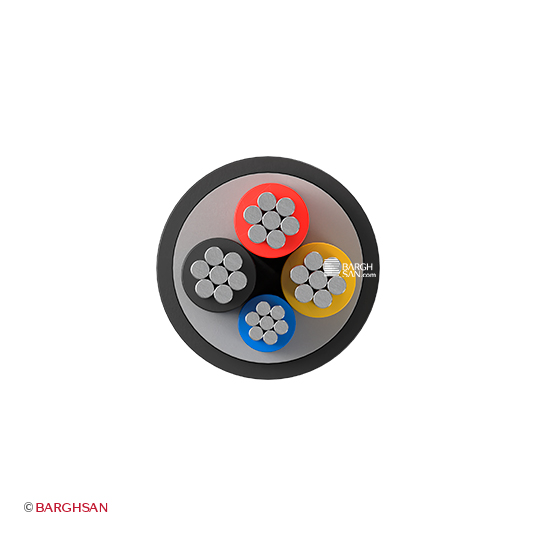

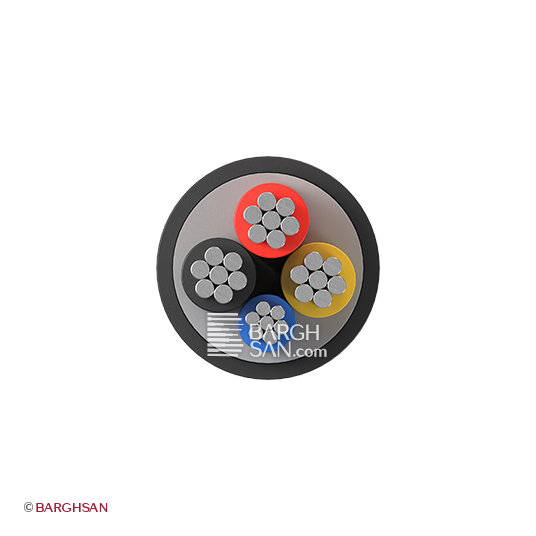

هر یک از رشته‌های فاز کابل 3 در 25 بعلاوه 16 آلومینیوم خراسان افشارنژاد شامل 7 مفتول هر یک با قطر 2.09 میلیمتر می‌باشد. رشته نول نیز از 7 مفتول آلومینیوم هر یک با قطر 1.66 میلیمتر تشکیل شده است. کابل آلومینیوم 3X25+16 افشارنژاد خراسان دارای فیلر از جنس PVC و با ضخامت 1 میلیمتر می‌باشد.
کابل آلومینیومی سایز مقطع 3*25+16 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 100 آمپر |
| 50 متر | 100 آمپر |
| 100 متر | 80 آمپر |
| 150 متر | 63 آمپر |
ویژگی‌های کلیدی کابل آلومینیومی 3*25+16 خراسان افشارنژاد
- ارائه محصول به صورت استاندارد تحویل محصول بر روی قرقره استاندارد
- عایق مقاوم در برابر نوسانات ولتاژ گذر موفق از تست ۴ کیلو ولت
- تعداد تارهای هر رشته فاز 7 تار مفتول
- ظرفیت تحمل جریان شدید قابلیت تحمل جریان اتصال کوتاه معادل 1 کیلوآمپر به صورت لحظه‌ای
- دامنه دمای کارکرد محیطی مناسب برای کار در دمای 5- تا 90+ درجه سانتیگراد
- مقاوم در برابر شرایط محیطی دارای ساختار استاندارد AL/XLPE/PVC/PVC
مشخصات کابل آلومینیوم 3 در 25 بعلاوه 16 خراسان با ساختارNA2XY
کابل زیرزمینی آلومینیوم 3X25+16 خراسان افشارنژاد در دمای -5 تا +90 درجه سانتیگراد کارایی مناسبی را دارا بوده و انتخابی مناسب برای کابل کشی در مناطق گرمسیر می‌باشد. کابل 3*25+16 آلومینیوم خراسان افشارنژاد دارای استاندارد IEC60332-1-2 است که نشان‌دهنده عدم گسترش حریق می‌باشد. کابل آلومینیوم 3×25+16 خراسان افشارنژاد دارای کد استاندارد NA2XY می‌باشد و برای شما انتخابی برجسته و به صرفه محسوب می‌شود. برای آگاهی از قیمت کابل آلومینیوم سایز مقطع 3*25+16 خراسان به صفحه لیست قیمت کابل آلومینیوم خراسان افشارنژاد مراجعه یا با ما تماس بگیرید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 1 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول
- ساختار کابل: AL / XLPE / PVC / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل آلومینیوم 3*25+16 افشارنژاد با عایق XLPE
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
مسعود –
سلام. ممنون از توضیحات کامل و فنی. یه سوال برام پیش اومد که نقش فیلتر تو کابل چیه؟ عایقه اونم؟
احسان کریمی –
درود مسعود عزیز!
خیر، فیلر PVC در کابل‌های چند رشته‌ای برای پر کردن فضاهای خالی بین رشته‌های عایق‌شده و روکش داخلی استفاده می‌شود تا کابل شکل گرد و متقارن به خود بگیرد. این کار به چند دلیل مهم است: اولاً، به استحکام مکانیکی کابل کمک می‌کند و از تغییر شکل آن در برابر فشار جلوگیری می‌کند. ثانیاً، یک بستر یکنواخت برای اعمال روکش خارجی فراهم می‌آورد و از آسیب دیدن روکش در اثر ناهمواری‌های داخلی جلوگیری می‌کند. این لایه همچنین می‌تواند به عنوان یک عایق ثانویه در برابر رطوبت و عوامل خارجی عمل کند.
