مشخصات فنی کابل برق آلومینیوم 3*50+25 افشارنژاد NA2XY
از مهمترین مشخصات فنی کابل آلومینیوم سه در پنجاه بعلاوه بیست و پنج افشارنژاد خراسان می‌توان به نوع بسته‌بندی قرقره‌ای، وزن 793 کیلوگرمی به ازای هر یک کیلومتر طول کابل استخوانی آلومینیوم 3*50+25، ولتاژ نامی 0.6 تا 1 (1.2) کیلوولتی، ولتاژ تست عایق 4 کیلوولتی، فرکانس سیستمی 50 هرتزی و دمای کاری بین منفی 5 تا مثبت 90 درجه سانتی‌گرادی آن اشاره کرد. مقاومت هادی کابل 3 رشته 50+25 آلومینیوم NA2XY (در دمای 20 درجه سانتیگراد) برای رشته‌های فاز برابر با 0.641 اهم بر کیلومتر و برای رشته نول نیز برابر با 1.2 اهم بر کیلومتر می‌باشد. مقاوم بودن در برابر گسترش آتش مطابق با استاندارد IEC 60332-1-2 نیز از ویژگی‌های خاص کابل زمینی آلومینیوم 3×50+25 خراسان افشارنژاد به شمار می‌آید. با توجه به نوسانات قیمت در بازار برای استعلام قیمت کابل آلومینیوم 3 در 50+25 خراسان به صفحه لیست قیمت کابل آلومینیوم خراسان افشارنژاد مراجعه بفرمایید.

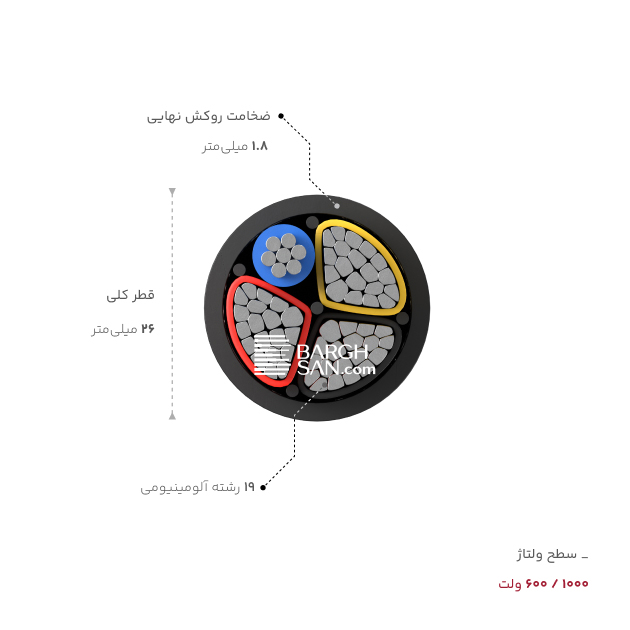

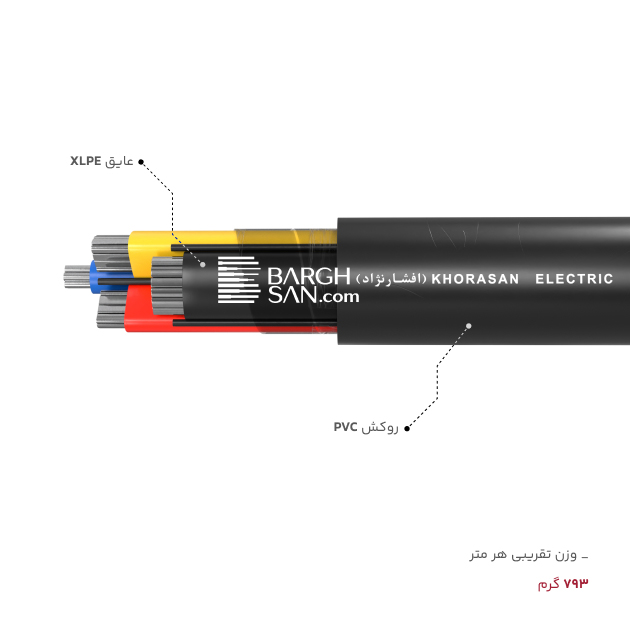

هادی رشته‌های فاز کابل آلومینیوم 3 در 50+25 خراسان هر کدام از کنار هم قرار گرفتن 19 مفتول آلومینیومی به قطر 1.78 میلیمتر ساخته شده‌اند. هادی تک رشته نول این کابل نیز به رنگ آبی بوده و از 7 مفتول آلومینیومی به قطر 2.09 میلیمتر تشکیل شده است. عایق کابل آلومینیوم 3*50+25 زمینی از جنس XLPE بوده و ضخامت عایق رشته‌های فاز و نول آن به ترتیب برابر با 1 و 0.9 میلیمتر می‌باشد.

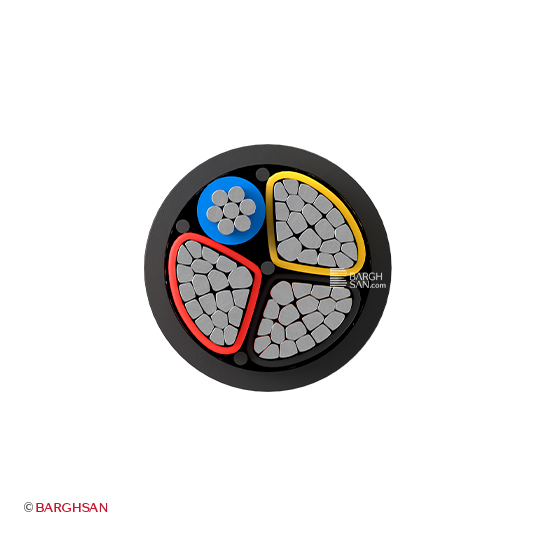

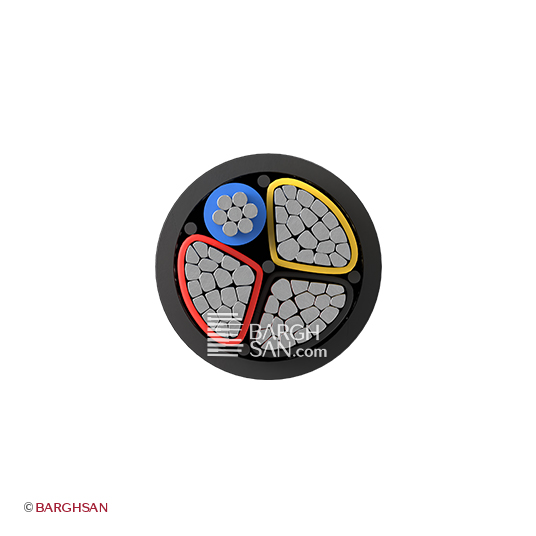

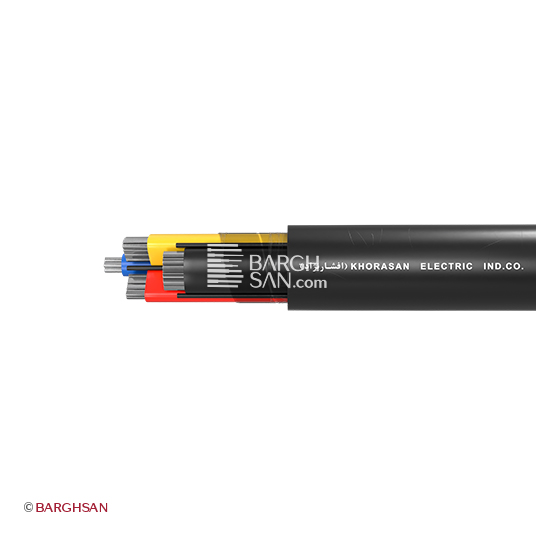

کابل آلومینیوم 3 در 50+25 خراسان افشارنژاد از 4 رشته در رنگ های مشکی، زرد، قرمز و آبی تشکیل شده است که 3 رشته آن با سطح مقطع 50 میلی‌مترمربع به عنوان فاز و 1 رشته با سطح مقطع 25 میلی‌مترمربع به عنوان نول استفاده می‌شود. همچنین هادی کابل آلومینیوم 3×50+25 از نوع کلاس 2 (نیمه افشان به شکل سکتور) می‌باشند.
کابل آلومینیوم 3*50+25 افشارنژاد قادر به عبور چند آمپر جریان است؟
| 10 متر | 130 آمپر |
| 50 متر | 130 آمپر |
| 100 متر | 125 آمپر |
| 150 متر | 83 آمپر |
ویژگی های کلیدی کابل آلومینیوم 3*50+25 خراسان افشارنژاد
- رنگبندی استاندارد رشته‌ها فازها: زرد٬ قرمز٬ مشکی و نول: آبی
- عایق مقاوم در برابر اتصال ناخواسته عایق از جنس XLPE به قطر ۱ میلیمتر برای فازها و ۰.۹ میلیمتر برای نول
- ساختار هادی آلومینیوم کلاس دو نیمه افشان
- ظرفیت تحمل جریان اتصال کوتاه قابلیت تحمل جریان اتصال کوتاه: 2.1 کیلوآمپر به صورت لحظه‌ای
- دارای استاندارد ISIRI ISIRI3569-1 و ISIRI3084
- نیروبخش اصلی شبکه‌های توزیع سه فاز مناسب برای تغذیه سیستم‌های سه فاز با بارهای نامتعادل
تهیه کابل آلومینیوم 3 در 50 بعلاوه 25 خراسان با ساختارNA2XY
کابل آلومینیوم 3*50+25 خراسان افشارنژاد با ساختار AL / XLPE / Pet-tape / PVC به صورت متری و قرقره‌ای، توسط شرکت برق سان تجارت پایدار به عنوان نماینده رسمی شرکت صنعتی الکتریک خراسان در لاله‌زار به فروش می‌رسد. برای مشاوره و خرید لطفا با تلفن‌های واحد فروش شرکت تماس حاصل نمایید. تهیه کابل آلومینیوم 3*50+25 خراسان با کیفیت مثال زدنی، نه تنها هزینه نیست بلکه یک سرمایه‌گذاری آینده نگرانه برای پروژه‌هایی است که ایمنی و کیفیت را سرلوحه قرار داده‌اند.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 2.1 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول
- ساختار کابل: AL / XLPE / Pet-tape / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 3*50+25 افشارنژاد با عایق (XLPE)
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
Ali –
با سلام و خسته نباشید
چرا این کابل به صورت سکتور ساخته شده و گرد نیست؟ علت فنی خاصی داره یا فقط سلیقه‌ای بوده؟
احسان کریمی –
درود علی عزیز!
دلیلش فنیه! هادی به شکل سکتور (Sector) یا قطاع، فضای کمتری را نسبت به هادی‌های گرد اشغال می‌کنه. این طراحی باعث می‌شه که قطر نهایی کابل کاهش پیدا کنه، وزن کابل کمتر بشه و انعطاف‌پذیری نسبی آن بهبود پیدا کنه. این ویژگی در کابل‌های چند رشته‌ای بسیار مفیده و به بهینه‌سازی کلی کابل کمک می‌کنه.
