مشخصات کابل برق آلومینیوم 3*70+35 خراسانNA2XY
مقاومت الکتریکی هادی در دمای 20 درجه سانتیگراد برای فازها و نول کابل استخوانی آلومینیوم 3×70+35 خراسان افشارنژاد، به ترتیب 0.443 و 0.868 اهم بر کیلومتر است که با ارائه کمترین میزان افت ولتاژ و کاهش تلفات انرژی، کارایی سیستم را به طور قابل توجهی بهبود می‌بخشد. مقاومت در برابر گسترش حریق با استاندارد IEC60332-1-2 و تحمل بیشترین دمایی عایق در زمان اتصال کوتاه (250 درجه سانتیگراد)، کابل برق آلومینیوم سه رشته 70 بعلاوه یک رشته 35 را به یک گزینه بی‌نظیر برای تامین ایمنی و مقاومت در شرایط دشوار تبدیل می‌کند. تحمل هادی در زمان اتصال کوتاه به صورت لحظه‌ای برای کابل 3 رشته 70+35 آلومینیوم برابر با 2.9 کیلوآمپر می‌باشد که نشان دهنده توانایی بی‌نظیر این کابل در مقاومت در برابر شوک‌های الکتریکی است. این مشخصه مهم، اطمینان می‌دهد که در صورت بروز اتصال کوتاه، کابل آلومینیوم 3X70+35 زمینی قادر به تحمل جریان‌های بالا بدون آسیب دیدگی است، که این امر به حفظ امنیت سیستم‌های الکتریکی و جلوگیری از خطرات احتمالی کمک شایانی می‌کند. برای مشاهده آخرین آپدیت قیمت کابل آلومینیوم 3*70+35 خراسان صفحه لیست قیمت کابل آلومینیوم خراسان افشارنژاد را بررسی بفرمایید.

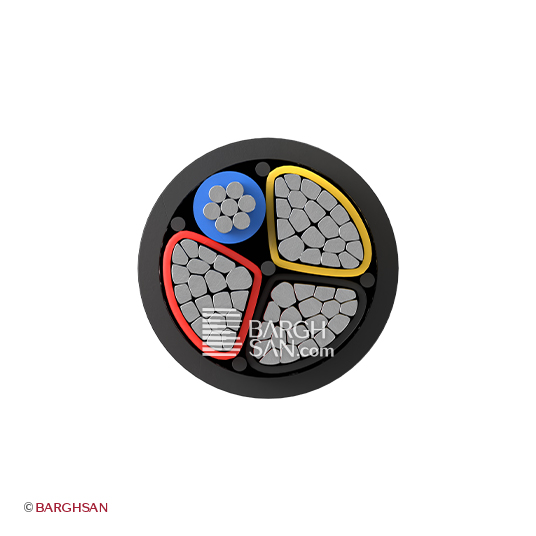

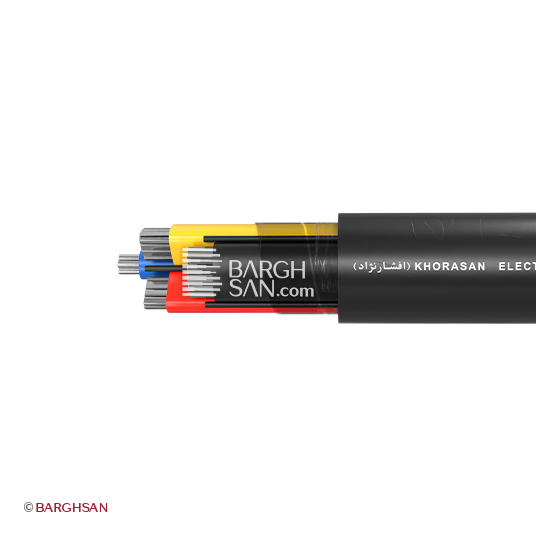

عایق XLPE اکسترود شده، با ضخامت‌های 1.1 میلیمتر برای هر فاز و 0.9 میلیمتر برای نول، حفاظت بی‌نظیری در برابر حرارت، فشار و تغییرات محیطی فراهم می‌آورد. نوار پلی استر (Pet-tape) به کار رفته در کابل آلومینیوم 3 در 70 بعلاوه 35، وظیفه مهمی در حفظ ساختار داخلی و محافظت از هادی‌ها دارد. این نوار نه تنها به عنوان یک لایه حفاظتی عمل می‌کند بلکه با نگهداری 3 رشته فاز با سطح مقطع 70 میلی‌مترمربع که هر رشته فاز آن شامل 19 تار با قطر 2.14 میلیمتر می‌باشد به همراه یک رشته نول با سطح مقطع 35 میلی‌مترمربع که شامل 7 تار با قطر 2.45 میلیمتر می‌شود، به حفظ ثبات و کارایی کابل کمک می‌کند.

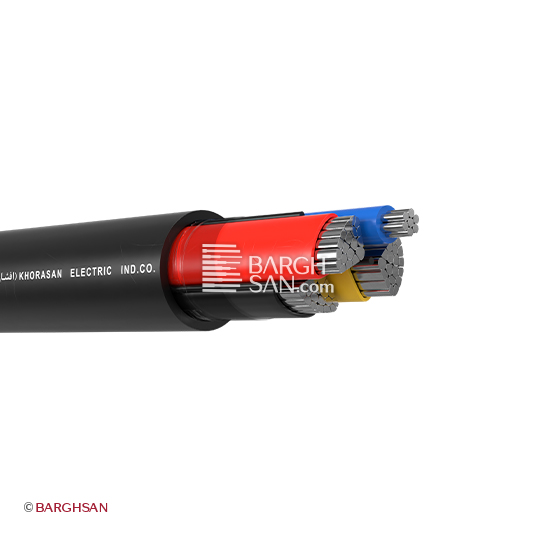

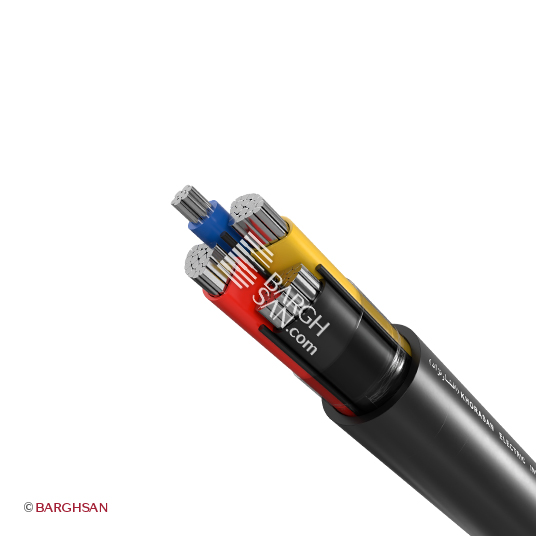

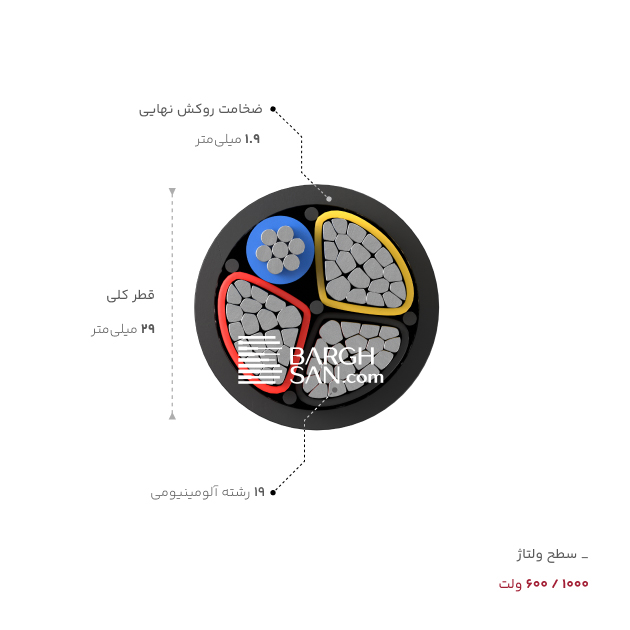

هادی‌های آلومینیوم با خلوص بالا، با ساختار سکتور نیمه افشان منظم، نه تنها انتقال جریان را بهینه می‌کنند بلکه با کاهش مقاومت الکتریکی، به کاهش تلفات انرژی کمک شایانی می‌نمایند. کابل آلومینیوم 3*70 بعلاوه 35 XLPE، با داشتن روکش نهایی با رنگ مشکی از جنس پی‌وی‌سی اکسترود شده با ضخامت 1.9 میلیمتر، مقاومت فوق‌العاده‌ای در برابر سایش، نفوذ قطرات آب و تاثیرات محیطی ارائه می‌دهد. کابل آلومینیوم 3×70+35 افشارنژاد با قطر نهایی 29 میلیمتر و وزن 1063 کیلوگرم بر کیلومتر، بیانگر بکارگیری دقیق‌ترین استانداردها و مواد اولیه با کیفیت بالاست.
کابل آلومینیوم 3 در 70 بعلاوه 35 افشارنژاد قادر به عبور چند آمپر جریان است؟
| 10 متر | 155 آمپر |
| 50 متر | 155 آمپر |
| 100 متر | 155 آمپر |
| 150 متر | 115 آمپر |
ویژگی های کلیدی کابل آلومینیوم 3*70+35 خراسان افشارنژاد
- روکش بادوام و قابل اطمینان روکش از جنس PVC اکسترود شده با ضخامت ۱.۹ میلیمتر
- وزن متناسب با سطح مقطع بالای کابل وزن هر متر کابل برابر با ۱.۰۶۳ کیلوگرم
- ظرفیت پایداری در برابر جریان اتصال کوتاه قابلیت تحمل جریان اتصال کوتاه معادل 2.9 کیلوآمپر (به صورت لحظه‌ای)
- دامنه دمای مجاز کاربری مناسب برای کار در بازه دمایی 5- تا 90+ درجه سانتیگراد
- جنس و مشخصات عایق عایق XLPE با ضخامت 1.1 میلیمتر برای هر فاز و 0.9 میلیمتر برای نول
- شریان‌های اصلی تغذیه در صنایع ایده‌آل برای توزیع برق سه فاز و نول در تأسیسات صنعتی
کابل استخوانی آلومینیوم 3×70+35 خراسان با ساختارNA2XY
تست مقاومت و صحت و سلامت عایق هادی کابل آلومینیوم 3*70+35 افشارنژاد، با ولتاژی برابر با 4 کیلوولت انجام می‌شود که این رویه نشان دهنده تعهد شرکت صنعتی الکتریک خراسان به ارائه محصولاتی با بالاترین استانداردهای کیفیت است. این تست، که برای شناسایی هرگونه نقص، سوراخ یا حباب هوا در عایق انجام می‌شود، تضمین می‌کند که کابل آلومینیوم سه در هفتاد بعلاوه سی و پنج افشارنژاد خراسان در برابر شرایط سخت محیطی مقاوم است و عملکردی مطمئن و طولانی مدت را ارائه می‌دهد. میزان دمای کاری مجاز هادی و محیط کاری از -5 تا +90 درجه سانتیگراد، اطمینان از عملکرد بی‌نقص کابل در طیف وسیعی از شرایط محیطی را فراهم می‌آورد.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 2.9 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول

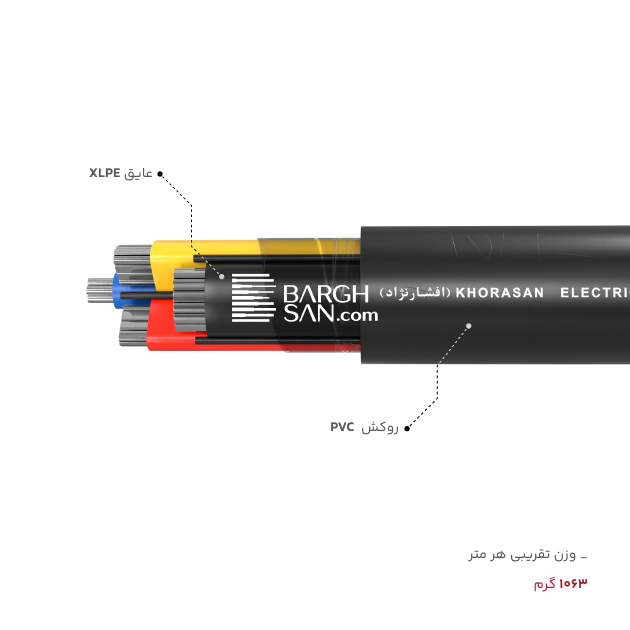

- ساختار کابل: AL / XLPE / Pet-tape / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 3*70+35 افشارنژاد با عایق (XLPE)
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
اسماعیل –
سلام خسته نباشید
تو توضیحاتتون اشاره‌ای به زره (مثل SWA) نشده، اما برای دفن در زمین توصیه شده! آیا این کابل برای دفن مستقیم در زمین به اندازه کابل‌های زره‌دار مقاومت داره؟
احسان کریمی –
درود اسماعیل گرامی!
خیر. کابل NA2XY دارای روکش ضخیم PVC است که مقاومت خوبی در برابر شرایط محیطی دارد، اما فاقد زره فلزی (مانند SWA) است. کابل‌های زره‌دار مقاومت بسیار بالاتری در برابر آسیب‌های مکانیکی (مانند ضربه سنگ، فشار خاک و حفر تصادفی) دارند. در برخی موارد، برای دفن مستقیم در زمین ممکن است نیاز به استفاده از لوله‌های محافظ باشد، مگر اینکه بستر خاک کاملاً نرم و بدون سنگ باشد.
