کاربرد کابل 2*1.5 هالوژن فری با نوار میکا خراسان افشارنژاد
کابل 2*1.5 ضد حریق افشارنژاد دارای ولتاژ نامی 600/1000 ولت می‌باشد. نصب کابل در سیستم‌های هشدار و اعلام حریق نیاز به خم شدن و انعطاف‌پذیری بالا دارد، به همین دلیل هر یک از رشته‌های کابل ضد حریق (Fire Resistant) 2×1.5 خراسان از 30 تار مسی نازک هر یک به قطر 0.24 میلیمتر و بصورت افشان طراحی شده‌اند. کابل ضد حریق با نوار میکا 2X1.5 از چندین لایه با جنس‌های مختلف تشکیل شده است تا مطابق استانداردهای IEC کابلی کم دود، مقاوم در برابر گسترش حریق و مقاوم در برابر آتش باشد و گازهای سمی و خورنده نیز تولید نکند. نوار میکا (MGT) به عنوان لایه‌ای از عایق حرارتی و الکتریکی با ضخامت 0.12 میلیمتر هر یک از هادی‌های کابل ضد حریق 2*1.5 را احاطه کرده‌است تا در هنگام آتش‌سوزی از حفظ عملکرد کابل اطمینان حاصل شود. مقاومت دمایی 750 درجه سانتی گراد این کابل با اتکا به نوار میکا (MGT) در 120 دقیقه و دمای کاری -30 تا +90 درجه سانتیگراد با استفاده از عایق XLPE مهم‌ترین عوامل تبدیل کابل هالوژن فری 2X1.5 به یک کابل مورد اطمینان است.
کابل بدون گاز هالوژن 2*1.5 افشارنژاد یک کابل مقاوم در برابر حریق و مناسب برای محل‌های حساس است؛ به همین دلیل برای محافظت از آن در برابر عوامل مختلف محیطی و تداخلات الکترومغناطیسی، علاوه بر نوار آلومینیومی، از یک شیلد مسی استفاده شده است تا ایمنی و کارایی کابل در شرایط بحرانی به حداکثر برسد.

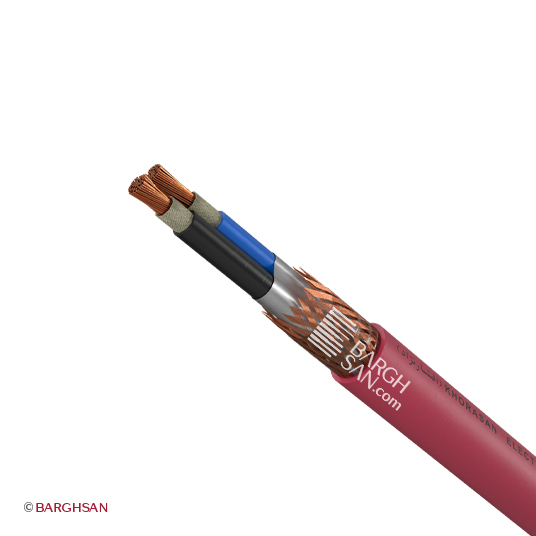

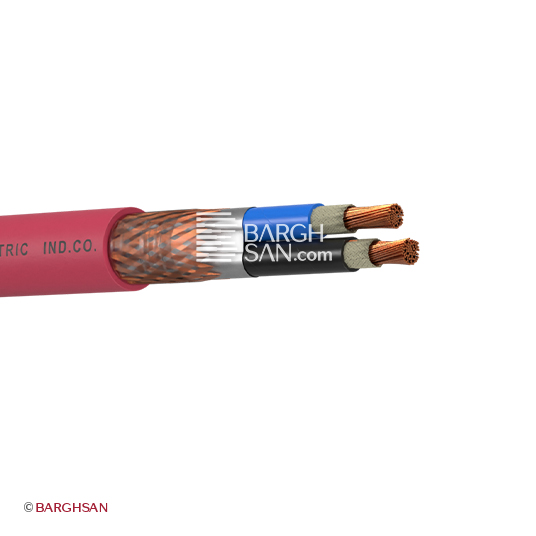

ظاهر نهایی کابل ضد حریق شیلد‌دار 2×1.5 با قطر 10.85 میلیمتر و وزن 133 گرم بر متر به این شکل است که روکش خارجی آن به رنگ قرمز و از جنس LSHF (بدون هالوژن و کم دود) می‌باشد. ضخامت این روکش 1.8 میلیمتر است و علاوه بر مقاومت در برابر آتش، در هنگام سوختن دود سمی تولید نمی‌کند.
کابل ضد حریق دو رشته افشان نمره 1.5 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |
ویژگی های کلیدی کابل ضد حریق 2*1.5 خراسان افشارنژاد
- انعطاف پذیری بالا برای نصب هادی مسی افشان کلاس 5
- مقاومت حرارتی برای عملکرد عایق XLPE با ضخامت مناسب جهت حفظ عملکرد در شرایط حرارتی بالا
- محافظت کابل از تداخل نوار آلومینیومی برای محافظت از کابل در برابر تداخل الکترومغناطیسی
- ایمنی بیشتر در آتش سوزی روکش LSHF کم دود و بدون هالوژن برای ایمنی بیشتر در زمان آتش سوزی
- تضمین عملکرد مدارهای حیاتی مقاوم در برابر آتش مطابق با استاندارد IEC 60331-21
- کاربرد در سیستم‌های ایمنی مناسب برای سیستم‌های اعلام و اطفاء حریق، روشنایی اضطراری و سایر تجهیزات ایمنی

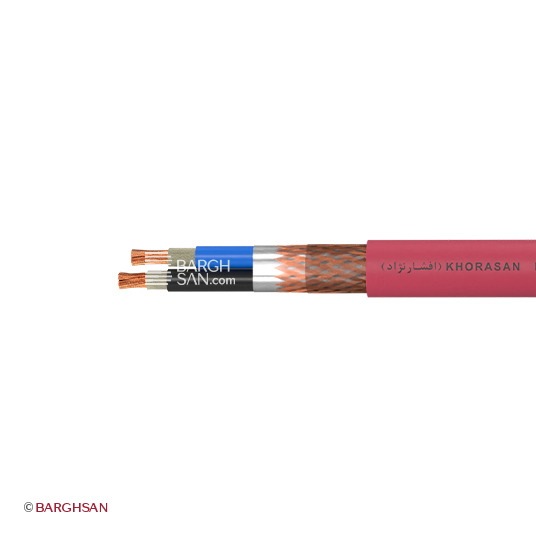

ساختار کابل هالوژن فری 2*1.5 با MGT افشارنژاد

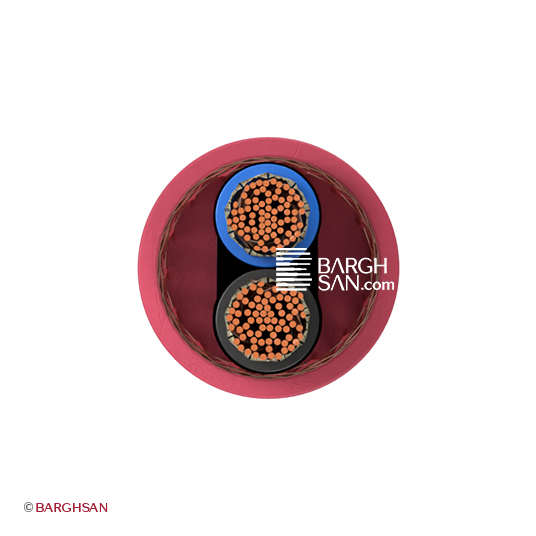

کابل بدون هالوژن 2*1.5 خراسان علاوه بر محافظت در برابر حریق، از عایق‌کاری مناسبی برای ایمنی در برابر جریان الکتریکی برخوردار می‌باشد؛ به همین دلیل یک لایه عایق XLPE به ضخامت 0.7 میلیمتر، با رنگ مشکی برای شناسایی رشته فاز و رنگ آبی برای شناسایی رشته نول، دور هر یک از رشته‌ها را در بر گرفته است. علاوه بر عایق‌کاری هر یک از رشته‌های هادی، کل اجزای کابل بدون دود 2×1.5 خراسان با استفاده از نواری از جنس پلی‌استر و آلومینیوم به ضخامت 0.036 میلیمتر، هم از لحاظ مکانیکی و هم از نظر محافظت در برابر تداخلات الکترومغناطیسی ایمن شده است. با توجه به نوسانات قیمت در بازار برای آگاهی از آخرین قیمت کابل ضد حریق 2*1.5 خراسان افشارنژاد به صفحه لیست قیمت کابل اعلام حریق خراسان افشارنژاد مراجعه بفرمایید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/MGT/XLPE/SC/LSHF
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل ضد حریق 2 در 1.5 هالوژن فری با نوار میکا افشارنژاد با روکش (LSHF)
IEC 60332-1-2
IEC 60331-21
IEC 60754-1,2
IEC 60502-1
ISIRI 3569-1
IEC 61034
SaSaN –
سلام خسته نباشید. در ساختار کابل به نوار میکا و عایق XLPE و روکش LSHF اشاره شده. میخواستم نقش هر کدم از اینا رو تو حفظ عملکرد کابل در زمان آتش‌سوزی بدونم؟
احسان کریمی –
درود سامان گرامی!
نوار میکا (MGT) به عنوان یک لایه عایقی در برابر حرارت بالا عمل می‌کند. در زمان آتش‌سوزی، MGT از هادی مسی محافظت می‌کند و با ذوب شدن لایه‌های پلاستیکی (XLPE و LSHF)، همچنان به عنوان عایق الکتریکی باقی می‌ماند. عایق XLPE و روکش LSHF در شرایط عادی کارکرد کابل را تضمین می‌کنند و در زمان آتش‌سوزی، لایه‌های LSHF دود و گاز سمی کمتری تولید می‌کنند.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
