کابل 3*1.5 هالوژن فری با نوار میکا خراسان افشارنژاد

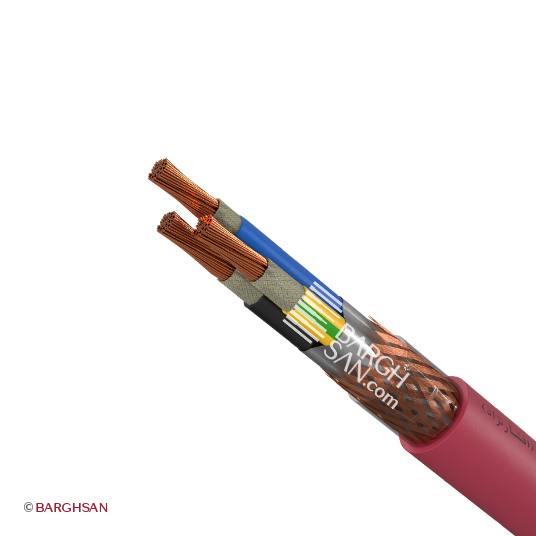

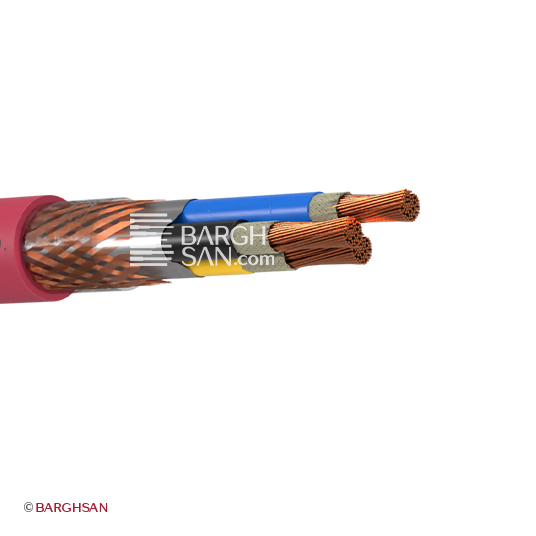

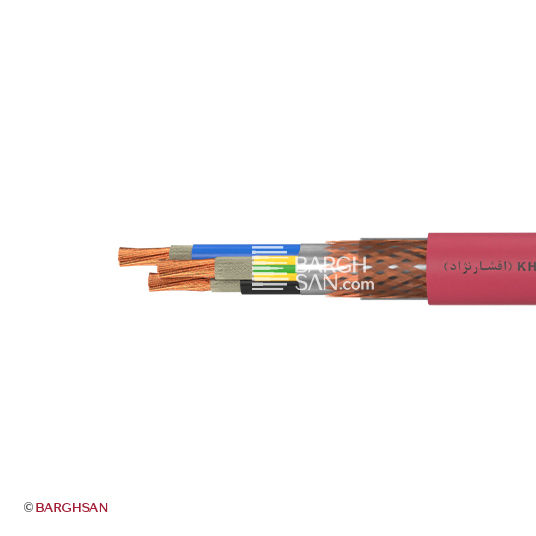

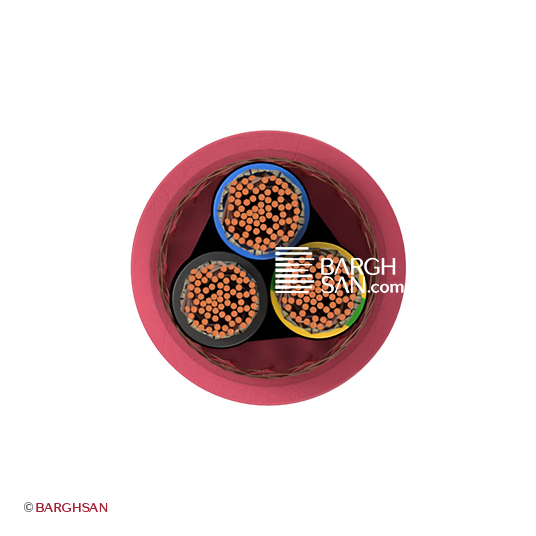

کابل ضد حریق شیلددار 3 در 1.5 که از انواع کابل مقاوم در برابر آتش است 3 رشته هادی دارد که یک رشته فاز، یک رشته نول و دیگری ارت با سطح مقطع 1.5 میلیمتر مربع هستند. هر یک از رشته‌های هادی دارای 30 تار مسی نرم شده با قطر 0.24 میلیمتر هستند. هادی مسی کابل ضد حریق 3*1.5 افشارنژاد، کلاس 5 و به‌شکل گرد و افشان است. اطراف رشته‌های هادی این کابل نوار شیشه‌ای میکا به ضخامت 0.12 میلیمتر فراگرفته است. نوار نسوز میکا نقش عمده‌ای در افزایش مقاومت کابل مقاوم در برابر حریق و عملکرد سیستم‌های هشدار دهنده زمان وقوع آتش‌سوزی دارد و از اجزا مهم کابل 3×1.5 ضد حریق افشارنژاد است. هر رشته هادی کابل عایقی از جنس XLPE اکسترود شده دارد که مقاومت کابل در برابر حرارت را بالاتر می‌برند. این روکش دارای ضخامت 0.7 میلیمتر برای هرکدام از رشته‌های فاز، نول و ارت است. بین عایق هادی‌ها و روکش بیرونی کابل، نواری متشکل از پلی‌استر با ضخامت 0.036 میلیمتر و آلومینیوم با همین ضخامت وجود دارد. این نوار در کنار شیلد بافته شده مسی که شامل 6 تار در 24 دسته با قطر 0.12 میلیمتر است، دور عایق‌های هادی‌ها را می‌پوشاند. به این محصول کابل 3X1.5 ضد حریق خراسان با نوار میکا نیز گفته می‌شود.
روکش بیرونی کابل ضد حریق 3*1.5 از جنس LSHF موجب عدم تصاعد دود سمی در زمان آتش‌سوزی می‌شود. به‌دلیل اهمیت نوار شیشه‌ای میکا در افزایش مقاومت حرارتی این محصول، آن را به‌عنوان کابل 3×1.5 میشناسند. قطر نهایی کابل 11.36 میلیمتر و وزن آن 160 گرم بر متر است.
کابل هالوژن فری با نوار میکا 3X1.5 خراسان افشارنژاد بیشترین کاربرد را در سیستم کابل‌کشی محیط‌های بسته مانند مترو دارد. کابل بدون دود 3 در 1.5 ولتاژ اسمی بین 600 تا 1000 ولت دارد و مقاومت هادی فاز و نول آن در دمای 20 درجه سانتیگراد، 13.30 اهم در کیلومتر ارزیابی شده است.
کابل ضد حریق سه رشته افشان مقطع 1.5 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |
ویژگی های کلیدی کابل ضد حریق 3*1.5 خراسان افشارنژاد
- انعطاف پذیری برای نصب هادی مسی آنیل شده کلاس 5 برای نصب آسان در مسیرهای پیچیده
- ساختار رشته‌ها هر رشته از 30 تار با قطر 0.24mm برای انتقال مطمئن سیگنال تشکیل شده
- رنگبندی مجزا رنگ‌های مشکی، آبی، زرد و سبز برای تشخیص سریع سیم‌کشی
- روکش ایمن LSHF روکش قرمز LSHF با ضخامت 1.8mm برای کاهش خطر خفگی در آتش‌سوزی
- مقاومت در برابر حریق تضمین عملکرد مدارهای حیاتی اعلام حریق در شرایط اضطراری
- کاربرد هوشمند در انواع سناریوها مناسب برای استفاده در انواع سیستم‌های هوشمند ایمنی
کابل ضد حریق 3*1.5 خراسان افشارنژاد
در کابل هالوژن فری با نوار میکا 3*1.5 خراسان افشارنژاد (fire resistant) وجود استانداردهای ویژه‌ای دارای اهمیت است، استاندارد IEC 61034 برای ایجاد دود کم در زمان حریق، IEC 60332-1-2 موثر برای افزایش مقاومت کابل در برابر گسترش حریق، استاندارد IEC 60754-1-2 ویژه عایق کابل برای جلوگیری از انتشار گازهای هالوژنی و استاندارد IEC 60331-21 که به افزایش مقاومت کابل در برابر حریق کمک می‌کند. کابل 3×1.5 ضد حریق خراسان با تمام مزیت‌های ویژه که بیان شدند، توسط برقسان، نمایندگی رسمی الکتریک خراسان در تهران عرضه می‌شود. به‌سادگی می‌توانید برای تهیه محصول از نمایندگی افشارنژاد با کیفیت عالی، قیمتی مناسب و ضمانت کامل کیفیت و استاندارد بودن کابل، برای خرید آن اقدام کنید. برای دریافت مشاوره تخصصی رایگان و انتخاب محصول مناسب نیز با کارشناسان ما تماس بگیرید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار: N2XH fire Resistant
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/MGT/XLPE/SC/LSHF
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل 3 در 1.5 ضد حریق هالوژن فری با نوار میکا افشارنژاد با عایق (LSHF)
IEC 60332-1-2
IEC 60331-21
IEC 60754-1,2
IEC 60502-1
ISIRI 3569-1
IEC 61034
