ساختار کابل ضد حریق 3*2.5 افشارنژاد خراسان

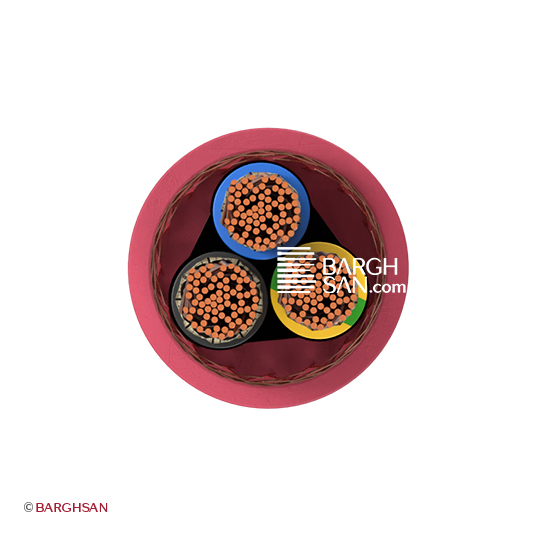

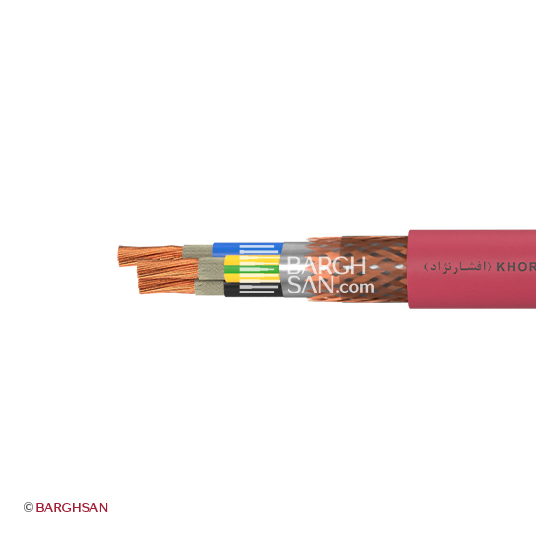

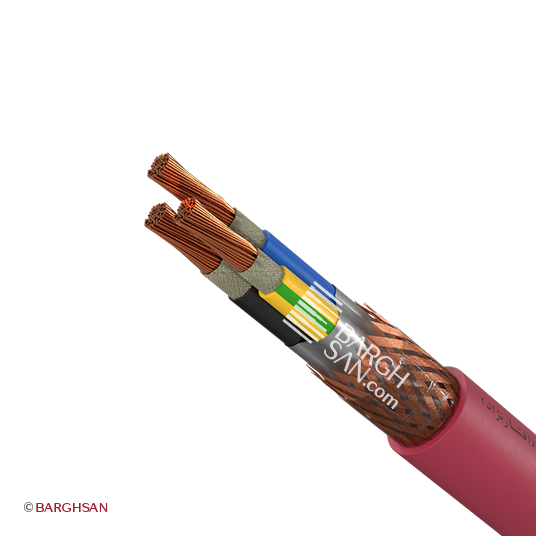

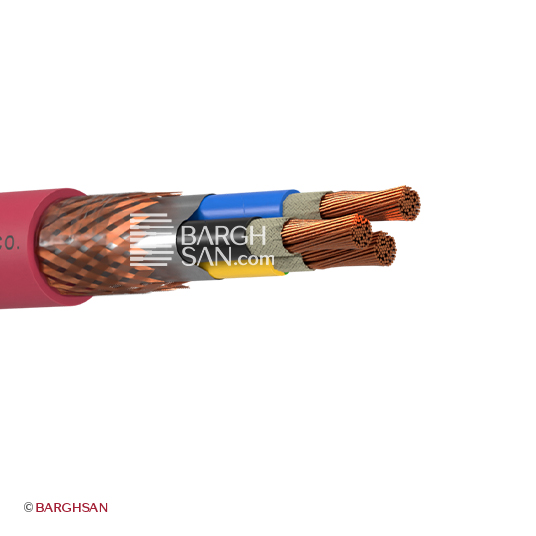

ساختار کابل ضدحریق 3 در 2.5 افشارنژاد شامل هادی مسی آنیل شده کلاس 5 از نوع گرد افشان، نوار شیشه‌ای میکا دور هادیها، عایق هادیها از جنس XLPE، لایه‌های حفاظتی شامل نوار پلی‌استر و آلومینیوم همراه با شیلد مسی بافته شده و در نهایت روکش قرمز رنگ بیرونی از جنسLSHF می‌شود. کابل ضدحریق 3*2.5 خراسان Fire Resistant با استانداردهای VDE آلمان تولید شده است. کابل دارای 3 رشته، شامل 1 رشته فاز، 1 رشته نول و 1 رشته ارت، هر یک با سطح مقطع 2.5 میلیمتر مربع است. هر رشته هادی از 50 تار مسی با قطر 0.24 میلیمتر تشکیل شده و دور رشته‌های هادی کابل شیلددار 1.5×3 خراسان با نوار شیشه‌ای میکا به ضخامت 0.12 میلیمتر پوشانده شده است. نوار میکا عایق غیرقابل اشتعال است که دور رشته‌های هادی پیچیده شده و باعث افزایش مقاومت حرارتی کابل تا 750 درجه سانتیگراد به مدت 120 دقیقه می‌شود. مقاومت حرارتی بالای کابل، زمان کافی برای ارسال هشدار به سنسورها و دستگاه‌های متصل را برای کنترل آتش‌سوزی فراهم می‌کند. عایق‌‌های فاز، نول و ارت هریک 0.7 میلیمتر ضخامت دارند و به‌ترتیب مشکی، آبی و زرد-سبز هستند.
عایق کابل سیستم ضد حریق 3*2.5 خراسان از جنس XLPE اکسترود شده است که در افزایش مقاومت حرارتی موثر است. بین عایق و روکش بیرونی کابل، لایه‌های محافظ دیگر نیز وجود دارند که شامل نوارهایی از جنس پلی‌استر و آلومینیوم هر یک به ضخامت 0.036 میلیمتر، همراه با شیلد مسی بافته شده می‌شود.
جنس LSHF روکش بیرونی کابل 3×2.5 افشارنژاد نقش عمده‌ای در دوام و افزایش ایمنی محصول داشته و 1.8 میلیمتر ضخامت دارد. کابل ضد حریق 3×2.5 شیلددار افشارنژاد خراسان، قطر 12.36 میلیمتر و وزن 196 گرم بر متر دارد. این محصول به صورت متری و همراه قرقره‌هایی در سایز مختلف به‌فروش می‌رسد.
کابل ضد حریق 3 رشته افشان سطح مقطع 2.5 میلیمتر خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 36 آمپر |
| 50 متر | 25 آمپر |
| 100 متر | 12 آمپر |
| 150 متر | 8 آمپر |
ویژگی های کلیدی کابل ضد حریق 3*2.5 خراسان افشارنژاد
- حفظ عملکرد در حریق مقاومت در حریق: 120 دقیقه 750 درجه سانتیگراد
- عایق مقاوم عایق‌بندی رشته‌ها با XLPE مقاوم و مطمئن
- محافظ آلومینیومی لایه محافظ (Shield) از جنس آلومینیوم
- خواص ایمنی در آتش کم دود، بدون هالوژن طبق استانداردها
- محدوده دمای کاری قابل استفاده مداوم در دمای -30 تا +90 درجه سانتیگراد
- ایمنی در زمان بحران مناسب برای زیرساخت‌های حیاتی و اضطراری
ویژگی‌های کابل ضد حریق 3*2.5 خراسان افشارنژاد
استانداردهای ویژه در تولید کابل ضد حریق شیلددار 3*2.5 خراسان برای افزایش مقاومت و کارآیی ضدحریق، شامل IEC 61034 برای ایجاد دود کم در زمان وقوع حریق، IEC60332-1-2 برای افزایش مقاومت هادی در برابر انتشار حریق، استاندارد IEC60754-1,2 در عایق برای جلوگیری از انتشار گازهای هالوژنی خفه‌کننده و IEC60331-21 برای افزایش مقاومت کابل در برابر حریق هستند. در مکان‌هایی که به سیم‌کشی پیچیده مثل نیروگاه‌ها، از کابل 3×2.5 هالوژن‌فری خراسان بهره می‌برند تا در صورت وقوع آتش‌سوزی سیستم‌های اضطراری فعال شده و ایمنی افراد در فضای بسته تضمین شود. لازم به ذکر است قیمت کابل ضد حریق 3*2.5 خراسان افشارنژاد با دارا بودن مشخصات فنی و ایمنی بسیار بالا، به علت بی واسطه بودن فروش، قیمتی بسیار مناسب و به صرفه می‌باشد.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/MGT/XLPE/SC/LSHF
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل هالوژن فری با نوار میکا 3 در 2.5 افشارنژاد با روکش LSHF
IEC 60332-1-2
IEC 60331-21
IEC 60754-1,2
IEC 60502-1
ISIRI 3569-1
IEC 61034
مهندس منصف –
درود وقت بخیر. ولتاژ نامی کابل رو 600/1000 ولت و ولتاژ تستش 2 کیلوولت ذکر کردین.
آیا این به این معنیه که کابل می‌تونه به طور ایمن در مدارهای ۲۲۰ ولت و ۳۸۰ ولت استفاده بشه؟
احسان کریمی –
سلام مهندس منصف عزیز!
بله. این کابل برای استفاده در مدارهای ۲۲۰ ولت و ۳۸۰ ولت کاملاً مناسب و ایمن است.
