کنتاکتورهای مگنتی هیوندای (Magnetic Contactors) سری HG نسل جدید کنتاکتور شرکت کره ای هیوندای است که در مقایسه با نسل پیشین خود سری UCM دچار تغییرات چشمگیری شده است. این مقاله جامع ترین نقد و بررسی کنتاکتور هیوندای است که تا کنون انجام شده است که به صورت خلاصه با بهره گیری از مشخصات درج شده در کاتالوگ رسمی هیوندای گردآوری شده است.

کنتاکتور هیوندای

کنتاکتور مگنتی یکی از تجهیزات پر مصرف به جهت قطع و وصل جریان برق به وسیله میدان مغناطیسی و آهنربا است که از آن در قطع و وصل کردن جریان برق الکتروموتور آسانسور، دستگاه های صنعتی و … استفاده می شود. کنتاکتورها قابلیت دریافت فرمان از سنسورها و تجهیزات کنترلی را دارند که به محض دریافت دستور می توانند به صورت خودکار جریان برق را قطع یا وصل نمایند. هیوندای نیز یکی از شرکت های تولید کننده کنتاکتور است که محصولات باکیفیتی را به بازار ارائه نمی نماید.

پارت نامبر کنتاکتور هیوندای

پارت نامبر کنتاکتور هیوندای

پارت نامبر کنتاکتور هیوندای (Hyundai) با عبارت HGC به همراه یک عدد شروع می شوند که HG به معنای سری ساخت، C حرف اول کنتاکتور (Contactor) و عدد پس از آن نیز معرف میزان جریان نامی کنتاکتورهای هیوندای است. به عنوان مثال HGC 40 به معنی کنتاکتور 40 آمپر شرکت هیوندای است. یکی از اصطلاحات و باورهای اشتباه در بازار برق ایران در خصوص ذکر نام کنتاکتورها استفاده از عباراتی نظیر D40، D50 و امثالهم است. منشا استفاده از این عبارات از کنتاکتورهای تولیدی شرکت اشنایدر است که در بخشی از پارت نامبرهای کنتاکتور این شرکت از عباراتی این چنینی استفاده شده و عموم مردم نیز به اشتباه از این عبارت برای سایر برندهای تولید کننده کنتاکتور نیز استفاده می کنند.

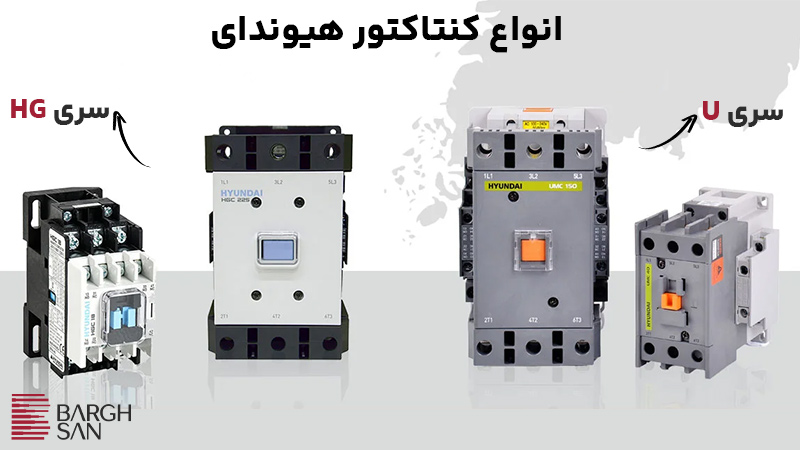

تفاوت کنتاکتور UCM با HGC هیوندای

مشخصات فنی کنتاکتور هیوندای

نسل جدید کنتاکتور هیوندای در مقایسه با  نسل قبلی UCM دچار تغییرات زیادی شده است. از مهم ترین ویژگی های کنتاکتورهای جدید هیوندای عبارتند از:

  • رنج جریان وسیع از 9 آمپر تا 800 آمپر
  • افزایش ولتاژ عایقی بالای کنتاکتور تا 1000 ولت
  • کاهش ابعاد کنتاکتور به جهت خالی شدن فضای اطراف و نصب ساده تر
  • امکان نصب مستقیم انواع رله بر روی کنتاکتور هیوندای
  • دارای کاور محافظ برای رله های اورلود حرارتی Termal Overload Relay
  • پشتیبانی از ولتاژ متناوب AC 50/60 هرتز و ولتاژ های مستقیم DC

مشخصات فنی کنتاکتور هیوندای

کنتاکتور HGC هیوندای

  1. ترمینال های کنترل قدرت
  2. ترمینال های اصلی
  3. ترمینال کنتاکت های کمکی
  4. پارت نامبر و سری کنتاکتور
  5. نام کارخانه سازنده
  6. درپوش ایمنی
  7. محل قرارگیری ریل تابلو برق
  8. فریم بالای کنتاکتور
  9. کاور جلوی کنتاکتور

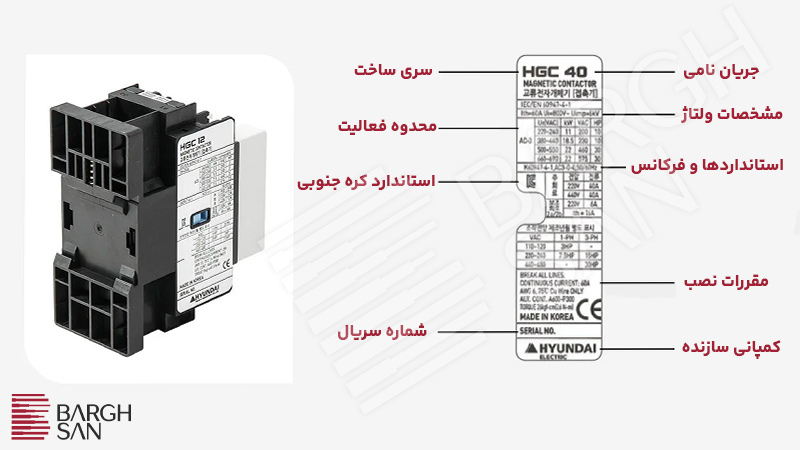

  10. لیبل مشخصات فنی کنتاکتور
  11. سوراخ نصب پیچ
  12. سوراخ نصب کنتاکت های کمکی در طرفین

بررسی ویژگی های کنتاکتور هیوندای

ویژگی های کنتاکتور هیوندای

حفاظت کنتاکتور

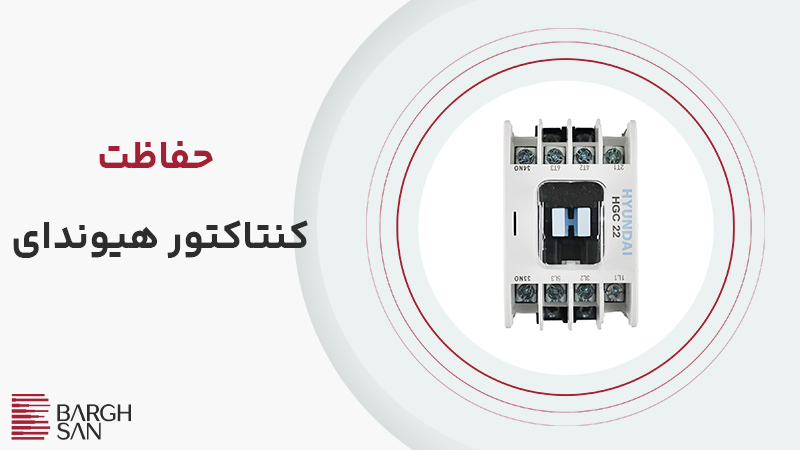

کنتاکتور HGC هیوندای از نظر حفاظتی بسیار بهینه تر شده است. هیوندای در کلیه نقاطی که محل ورود سیم های برق است کاورهایی را در نظر گرفته تا در صورت برخورد اتفاقی دست به کنتاکتور از لحاظ ایمنی آسیبی به شخص وارد نشود. این محافظ ها در قسمت ترمینال های کنتاکت های کمکی، کنتاکت های قدرت ورودی و خروجی دیده می شوند.

نصب کنتاکتور

کنتاکتور هیوندای در نسخه جدید به گونه ای طراحی شده تا نصب آن در کمترین زمان ممکن انجام پذیرد. کلیه محل های ورودی سیم ها، محل قرارگیری ریل و یا محل نصب پیچ و عوامل دیگر همه در دسترس هستند. باز کردن و جداسازی بوبین از پنل کنتاکتور نیز به راحتی و با استفاده از یک پیچ گوشتی امکان پذیر است.

قطعات کنتاکتور هیوندای

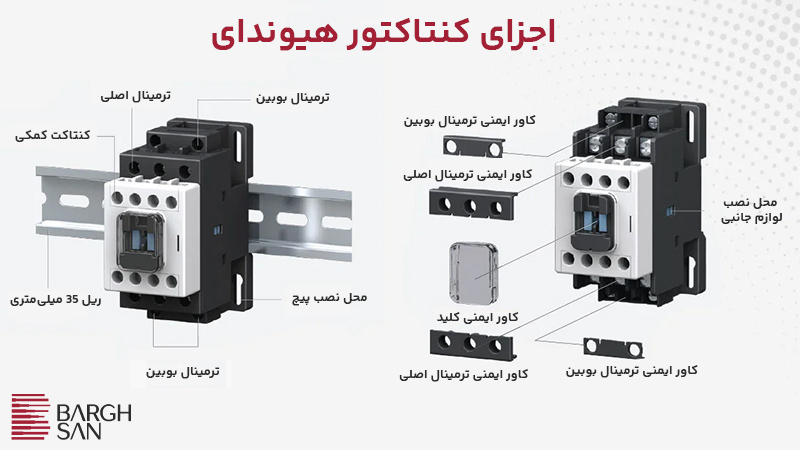

ساختار کنتاکتور هیوندای

  1. کاور شیشه ای بر روی دکمه کنتاکتور از فشرده شدن خود سرانه دکمه توسط افراد به صورت تصادفی جلوگیری می کند.
  2. پوشش روی پلاتین ها وظیفه جمع کردن قوس های الکتریکی را دارد. محل اتصال سیم به کنتاکت های کمکی در این محل قرار دارد.
  3. پوشش محافظ پلاتین های کنتاکت کمکی از افراد در برابر برق گرفتگی محافظت می نماید.
  4. محفظه قوس الکتریکی در هنگام قطع و وصل جریان از آرک ها جلوگیری می نماید.
  5. محفظه ترمینال پیچی وسیله ای برای اتصال ترمینال ها
  6. پل کنتاکتور که با یک کنتاکت و هسته ی متحرک به جهت قطع و وصل جریان استفاده می شود.
  7. نقطه ارتباطی قطع و وصل کنتاکت کمکی
  8. نقطه ارتباطی کنتاکت اصلی
  9. هسته متحرک: هسته کنتاکتور در زمان برق دار شدن به سمت هسته ثابت جذب می شود.
  10. فنر برگشتی کنتاکتور وظیفه جداسازی هسته ثابت را از هسته متحرک در هنگام قطع جریان سیم پیچ دارد.
  11. محل نصب سیم پیچ، بخشی قدرتمند به جهت تبدیل هسته ثابت به یک آهنربای الکتریکی
  12. هسته ثابت به قسمتی گفته می شود که با دریافت جریان برق یک میدان مغناطیسی ایجاد می کند و سیم پیچ به آهنربا تبدیل می شود.
  13. کاور محافظ سیم پیچ که از افراد در برابر لمس سیم پیچ محافظت می کند.
  14. دمپر لاستیکی: تاثیر عملکرد روشن/خاموش بر تماس مغناطیسی را کاهش می دهد.
  15. قاب: قسمت پایین تماس مغناطیسی که سیم پیچ و هسته ثابت را ذخیره می کند.
