پچ پنل چیست؟ کاربرد پچ پنل در شبکه

در دنیای پیچیده و پویای شبکه‌های کامپیوتری، مدیریت کارآمد زیرساخت کابل‌کشی از اهمیت بالایی برخوردار است. در میان انبوه تجهیزات شبکه، قطعه‌ای به ظاهر ساده اما فوق‌العاده کاربردی وجود دارد که نقش کلیدی در سازماندهی، انعطاف‌پذیری و پایداری شبکه ایفا می‌کند: پچ پنل (Patch Panel). این مقاله به خواننده کمک می‌کند تا با این جزء حیاتی شبکه به طور کامل آشنا شود و درک کند که چگونه می‌تواند به بهبود عملکرد و کاهش هزینه‌های نگهداری شبکه کمک کند.

پچ پنل‌ها اغلب در نگاه اول ممکن است ضروری به نظر نرسند و برخی ممکن است تصور کنند که می‌توانند با حذف آن‌ها در هزینه‌های اولیه صرفه‌جویی کنند. اما تجربه نشان می‌دهد که عدم استفاده از پچ پنل، به‌ویژه با افزایش تعداد نودهای شبکه، می‌تواند به مشکلات جدی و اتلاف وقت قابل توجهی منجر شود. این قطعه در واقع یک سرمایه‌گذاری پیشگیرانه در برابر ناکارآمدی‌های عملیاتی و هزینه‌های پنهان آتی، مانند زمان خرابی و نیاز به نیروی کار برای عیب‌یابی دستی کابل‌ها، محسوب می‌شود. در واقع، پچ پنل از یک “راحتی اختیاری” به یک “ضرورت عملیاتی” تبدیل می‌شود، زیرا پیچیدگی و اندازه شبکه افزایش می‌یابد.

در این مقاله جامع، ابتدا به تعریف پچ پنل و عملکرد اصلی آن پرداخته می‌شود. سپس، انواع مختلف پچ پنل‌ها بر اساس کاربرد، ساختار و قابلیت‌هایشان بررسی خواهد شد. در ادامه، مزایا و کاربردهای عملی پچ پنل در سناریوهای مختلف شبکه، از جمله مراکز داده و سیستم‌های نظارت تصویری، تشریح می‌شود. بخش مهمی از مقاله به راهنمای انتخاب بهترین پچ پنل متناسب با نیازهای شبکه اختصاص دارد و در نهایت، مراحل نصب و مدیریت آن به همراه معرفی برندهای معتبر و واژه‌نامه اصطلاحات تخصصی ارائه خواهد شد.

پچ پنل چیست؟

پچ پنل، قطعه‌ای سخت‌افزاری مستطیل شکل با پورت‌های متعدد است که به عنوان یک نقطه اتصال متمرکز و سازمان‌یافته برای مدیریت کابل‌های شبکه عمل می‌کند. این دستگاه، کابل‌های کشیده شده در سراسر ساختمان را به تجهیزات اکتیو شبکه مانند سوئیچ (Switch)، روتر (Router) و هاب (Hub) متصل می‌کند.

عملکرد اصلی پچ پنل

پچ پنل سیگنال‌های داده را از چندین دستگاه و کابل دریافت کرده و آن‌ها را به مقصد مورد نظر هدایت می‌کند. در واقع، یک سر تمامی کابل‌های شبکه کشیده شده در کل ساختمان در نهایت به پچ پنل وارد شده و ارتباطات شبکه را شکل می‌دهند. این پنل به عنوان یک “تابلو برق” برای سیگنال‌های داده عمل می‌کند و مسیریابی کارآمد را بین اجزای شبکه تضمین می‌کند. این عملکرد به پچ پنل اجازه می‌دهد تا به عنوان یک لایه انتزاعی در زیرساخت کابل‌کشی فیزیکی عمل کند. این لایه، کابل‌کشی‌های ثابت و دائمی (از پریزهای دیواری تا رک) را از اتصالات پویا و متغیری که به تجهیزات اکتیو شبکه (مانند سوئیچ‌ها و سرورها) متصل می‌شوند، جدا می‌کند. این جداسازی برای محیط‌های فناوری اطلاعات مدرن که به چابکی بالا نیاز دارند، بسیار مهم است.

چرا پچ پنل ضروری است؟

اگرچه وجود پچ پنل به خودی خود برای برقراری ارتباط شبکه الزامی نیست، اما استفاده از آن در شبکه‌هایی که در طول زمان گسترش و تغییرات دارند، کار را به شدت تسهیل می‌کند و عدم استفاده از آن، به خصوص با افزایش گره‌های شبکه، می‌تواند منجر به مشکلات جدی و هدر رفتن زمان شود. مزایای اصلی پچ پنل عبارتند از:

• سازماندهی و مرتب‌سازی کابل‌ها: پچ پنل به مدیریت منظم و مرتب کابل‌های شبکه کمک می‌کند و از درهم‌ریختگی و گره خوردن آن‌ها جلوگیری می‌کند. این امر ظاهر شبکه را حرفه‌ای‌تر و مرتب‌تر می‌کند. این نظم‌دهی نه تنها از نظر بصری جذاب است، بلکه یک گام حیاتی در ایجاد یک زیرساخت شبکه قابل مدیریت است.
• تسهیل عیب‌یابی و نگهداری: با برچسب‌گذاری دقیق پورت‌ها، تشخیص منبع مشکل و عیب‌یابی شبکه بسیار آسان‌تر می‌شود. این قابلیت، زمان خرابی (Downtime) را به حداقل می‌رساند. در یک شبکه بدون پچ پنل، یافتن یک کابل معیوب در میان انبوهی از کابل‌های درهم‌پیچیده می‌تواند ساعت‌ها یا حتی روزها زمان ببرد و یک روز کاری مفید را به هدر دهد.
• افزایش انعطاف‌پذیری و مقیاس‌پذیری: با کمک پچ پنل، ایجاد تغییرات در زیرساخت کابل‌کشی به سادگی انجام می‌شود. اضافه کردن دستگاه‌های جدید، جابجایی کلاینت‌ها یا تغییر پیکربندی شبکه بدون نیاز به کشیدن کابل‌های طولانی یا دستکاری مستقیم سوئیچ‌ها، به راحتی صورت می‌گیرد. این قابلیت به مدیران شبکه امکان می‌دهد تا به سرعت به نیازهای متغیر کسب‌وکار پاسخ دهند و استقرار سریع‌تر خدمات جدید یا جابجایی نودها را امکان‌پذیر می‌سازد.
• کاهش هزینه‌ها: با جلوگیری از خم شدن و کاهش کیفیت کابل‌های طولانی، کاهش زمان عیب‌یابی و تسهیل تغییرات، هزینه‌های نگهداری و تعمیرات شبکه به طور قابل توجهی کاهش می‌یابد. همچنین، از کشیدن کابل‌های طولانی میان دستگاه‌ها و سرور اصلی جلوگیری می‌کند که خود به کاهش هزینه‌های کابل‌کشی اولیه نیز کمک می‌کند.
• حفاظت از کابل‌ها: پچ پنل با فراهم آوردن یک نقطه اتصال مرکزی و ثابت، از کابل‌ها در برابر آسیب‌های فیزیکی ناشی از جابجایی یا کشیدگی مداوم محافظت می‌کند و به افزایش دوام و کارایی شبکه کمک می‌کند. این حفاظت به معنای افزایش طول عمر کابل‌ها و کاهش نیاز به تعویض مکرر آن‌ها است.

انواع پچ پنل

پچ پنل‌ها در انواع مختلفی تولید می‌شوند تا پاسخگوی نیازهای گوناگون شبکه‌های امروزی باشند. شناخت این دسته‌بندی‌ها برای انتخاب صحیح پچ پنل بسیار حیاتی است.

جنس و کاربرد (بر اساس نوع کابل)

• پچ پنل مسی (اترنت): این نوع پچ پنل، رایج‌ترین نوع است که برای کابل‌های شبکه مسی (زوج به هم تابیده) مانند اترنت (Ethernet) طراحی شده‌اند. معمولاً در شبکه‌های محلی (LAN) به عنوان یک مجموعه سخت‌افزاری نصب می‌شوند و حاوی پورت‌هایی برای اتصال و مدیریت کابل‌های اترنت ورودی و خروجی هستند. این پچ پنل‌ها از استانداردهای مختلف Cat پشتیبانی می‌کنند، از جمله Cat5e, Cat6, Cat6a, Cat7 و حتی Cat8. پچ پنل باید استانداردی مشابه با دیگر تجهیزات شبکه و کابل‌ها داشته باشد تا از افت عملکرد جلوگیری شود. به عنوان مثال، اگر از کابل‌های Cat7 استفاده می‌کنید و پچ پنل شما Cat5e باشد، بخش عمده‌ای از عملکرد کابل شبکه Cat7 را از دست می‌دهید. این موضوع نشان‌دهنده اهمیت یکپارچگی در طراحی شبکه است؛ عملکرد کلی شبکه توسط ضعیف‌ترین حلقه در زنجیره تعیین می‌شود.
• پچ پنل فیبر نوری: این پچ پنل‌ها برای مدیریت و سازماندهی اتصالات فیبر نوری به کار می‌روند. پچ پنل فیبر نوری حداکثر حفاظت را از رشته‌های شکننده فیبر نوری فراهم می‌کند. این نوع پچ پنل در شبکه‌های با پهنای باند بالا، مراکز داده و ارتباطات پرسرعت کاربرد دارد. قابلیت پشتیبانی از انواع کانکتورهای نوری مانند SC, LC, ST, FC را دارد و با فیبرهای سینگل مود (Single-mode) و مالتی مود (Multi-mode) سازگار است. همچنین، دارای انواع مدل در تعداد پورت‌های متنوع (مانند 14، 24، 48 یا بیشتر) و ساختار ماژولار است.

• پچ پنل تلفن: این پچ پنل‌ها به طور خاص برای سیستم‌های آنالوگ و دیجیتال تلفن، سانترال (PBX) و مراکز تماس (Call Centers) استفاده می‌شوند. اکثر مدل‌ها شامل 24 تا 50 پورت هستند و از کیستون‌های RJ11 یا RJ12 استفاده می‌کنند.

بر اساس شیلدینگ (Shielding)

شیلدینگ (Shielding) به لایه محافظی گفته می‌شود که برای کاهش نویز و تداخل الکترومغناطیسی (EMI) در کابل‌ها و تجهیزات شبکه به کار می‌رود. پچ پنل‌ها از این نظر به سه دسته تقسیم می‌شوند:

پچ پنل UTP (Unshielded Twisted Pair – بدون شیلد)

پچ پنل‌های UTP (Unshielded Twisted Pair) همان‌طور که از نامشان پیداست، هیچ لایه محافظی در برابر نویز ندارند.

• جنس کیستون‌ها: محفظه (Housing) کیستون‌های این پچ پنل‌ها معمولاً از جنس پلاستیک (مانند PC UL94V-0 یا ABS) است. با این حال، پین‌های اتصال (Contacts) معمولاً از جنس فسفر برنز با روکش طلا هستند و فریم پنل نیز ممکن است از جنس فولاد کربن باشد.
• کاربرد: این پچ پنل‌ها برای محیط‌هایی مناسب‌اند که میزان نویز الکترومغناطیسی در آن‌ها بسیار کم یا ناچیز است. به عنوان مثال، در دفاتر کوچک یا شبکه‌های خانگی که کابل‌ها دور از منابع تولید نویز (مانند کابل‌های برق فشار قوی) قرار دارند، استفاده از پچ پنل UTP می‌تواند گزینه اقتصادی و کارآمدی باشد.
• مزایا: نسبتاً ارزان‌تر هستند و نصب آن‌ها ساده‌تر است.
• معایب: در محیط‌های پرنویز، عملکرد شبکه را تحت تأثیر قرار می‌دهند و ممکن است باعث افت سرعت یا قطعی شوند.

پچ پنل FTP (Foiled Twisted Pair – با فویل)

پچ پنل‌های FTP (Foiled Twisted Pair) دارای یک لایه فویل آلومینیومی هستند که کل مجموعه زوج سیم‌های در هم تابیده را احاطه می‌کند. این لایه فویل به عنوان یک محافظ در برابر تداخلات الکترومغناطیسی عمل می‌کند.

• جنس کیستون‌ها: پنل پچ‌پنل معمولاً از جنس فلز (مانند فولاد ملایم، فولاد گالوانیزه یا فولاد نورد سرد) ساخته می‌شود تا امکان اتصال به زمین شیلد را فراهم کند. کیستون‌های داخل این پچ پنل‌ها نیز شیلددار هستند و دارای اجزای فلزی یا روکش فلزی (مانند آلیاژ مس با روکش قلع) هستند تا اتصال شیلدینگ به بدنه فلزی پچ پنل و سپس به زمین برقرار شود.
• کاربرد: این پچ پنل‌ها برای شبکه‌هایی مناسب‌اند که نیاز به حفاظت متوسط در برابر نویز دارند. به عنوان مثال، در محیط‌های اداری بزرگ‌تر یا مکان‌هایی که کابل‌های شبکه ممکن است در نزدیکی کابل‌های برق یا تجهیزات الکترونیکی قرار گیرند، استفاده از FTP می‌تواند عملکرد شبکه را بهبود بخشد.
• مزایا: محافظت بهتری نسبت به UTP در برابر نویز ارائه می‌دهند و مقرون به صرفه‌تر از STP هستند.
• معایب: نسبت به UTP گران‌تر و نصب آن‌ها کمی پیچیده‌تر است، زیرا نیاز به اتصال صحیح شیلد به زمین دارند. در محیط‌های با نویز بسیار شدید، ممکن است محافظت کافی را ارائه ندهند.

پچ پنل STP (Shielded Twisted Pair – با شیلد بافته شده)

پچ پنل‌های STP (Shielded Twisted Pair) قوی‌ترین نوع محافظت را ارائه می‌دهند. در این نوع کابل‌ها، علاوه بر فویل آلومینیومی که هر زوج سیم را به صورت جداگانه پوشش می‌دهد (در برخی موارد)، یک لایه شیلد بافته شده (Braid Shield) نیز در اطراف کل مجموعه زوج سیم‌ها وجود دارد. پچ پنل‌های SFTP (Shielded Foiled Twisted Pair) که هم فویل و هم شیلد بافته شده دارند، زیرمجموعه‌ای از این دسته هستند.

• جنس کیستون‌ها: پنل پچ‌پنل معمولاً از فولاد کربن با روکش پودری یا فولاد مقاوم در برابر خوردگی ساخته می‌شود. کیستون‌های مربوطه نیز برای ایجاد شیلدینگ کامل معمولاً دارای محفظه‌ای از جنس آلیاژ روی یا اجزای فلزی محافظ (مانند آلیاژ مس) هستند. حتی اگر محفظه اصلی کیستون از پلاستیک (مانند PC UL94V-0) باشد، اجزای شیلدینگ و اتصالات به زمین در آن‌ها فلزی است تا حداکثر محافظت در برابر نویز را فراهم آورد.
• کاربرد: این پچ پنل‌ها برای محیط‌های بسیار پرنویز، مانند کارخانه‌ها، مراکز داده، یا هر مکانی که منابع قدرتمند تولید نویز (موتورهای الکتریکی، تجهیزات صنعتی) وجود دارند، ضروری هستند. همچنین برای شبکه‌هایی با سرعت بالا که نیاز به حداکثر پایداری و عملکرد دارند، ایده‌آل هستند.
• مزایا: بالاترین سطح محافظت در برابر نویز و تداخلات را فراهم می‌کنند و برای شبکه‌های پرسرعت و حساس به نویز بسیار مناسب هستند.
• معایب: گران‌ترین نوع پچ پنل هستند و نصب آن‌ها پیچیده‌تر است، زیرا نیاز به دقت بالا در اتصال شیلد به زمین برای جلوگیری از بروز مشکلات Ground Loop دارند. Ground Loop به وضعیتی اشاره دارد که در آن دو نقطه در یک مدار یا سیستم که قرار است در پتانسیل زمین یکسان باشند، در واقع دارای پتانسیل‌های متفاوتی هستند. این تفاوت پتانسیل می‌تواند باعث ایجاد جریان‌های ناخواسته در شیلد کابل‌ها شود که به نوبه خود منجر به نویز و تداخل در سیگنال‌های شبکه می‌شود.

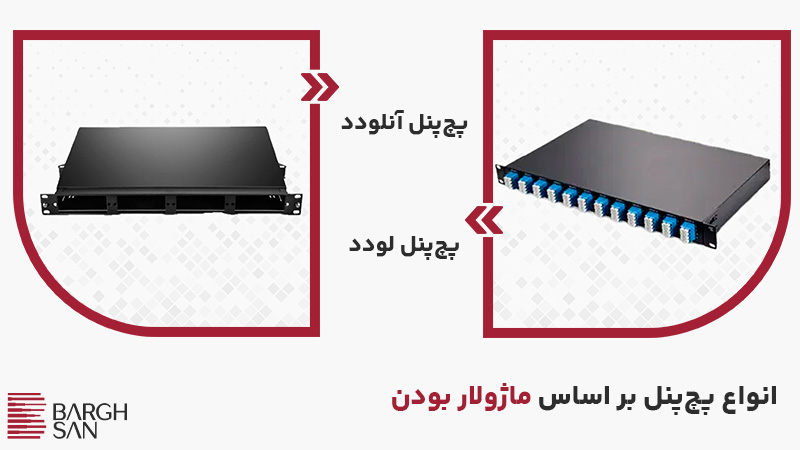

بر اساس ماژولار بودن (Modularity)

• پچ پنل لودد (Loaded Patch Panel): به پچ پنلی گفته می‌شود که کیستون‌های شبکه به تعداد پورت‌ها، از قبل در آن تعبیه شده‌اند. این نوع پچ پنل برای کاربردهای مشخص و شبکه‌هایی که نوع کابل‌ها یکسان است و تعداد کابل زیادی ندارند، مناسب است. در صورت خرابی یک کیستون، ممکن است نیاز به تعویض کل پچ پنل باشد.
• پچ پنل آنلودد (Unloaded Patch Panel): پچ پنلی است که فاقد کیستون شبکه است و تنها یک ریل خالی برای نصب کیستون‌ها دارد. این ویژگی به کاربر این امکان را می‌دهد که بر اساس نیاز خود، نوع کیستون مناسب (مانند Cat6، Cat6a، فیبر نوری و غیره) را به صورت جداگانه تهیه و در آن قرار دهد. پچ پنل آنلودد برای شبکه‌هایی که تعداد دستگاه‌ها مشخص نیست و امکان گسترش شبکه وجود دارد، مناسب‌تر است. مهم‌تر اینکه، در صورت خرابی یک پورت، تنها نیاز به تعویض همان کیستون خراب است و نه کل پچ پنل. این قابلیت، انعطاف‌پذیری و آینده‌نگری بیشتری را برای شبکه فراهم می‌کند و هزینه‌های نگهداری بلندمدت را کاهش می‌دهد.

بر اساس قابلیت POE (Power over Ethernet – انتقال برق روی اترنت)

پچ پنل‌های هوشمند جدیدی هستند که علاوه بر انتقال داده، قابلیت انتقال برق و توان مصرفی را نیز روی پورت‌های خود دارند. این فناوری (POE) نیاز به کابل‌کشی جداگانه برق را برای تجهیزاتی مانند دوربین‌های مداربسته (CCTV)، تلفن‌های آی‌پی (IP Phone) و اکسس پوینت‌ها (Access Point) از بین می‌برد. این پچ پنل‌ها برای سازمان‌هایی که نمی‌خواهند از سوئیچ‌های POE جداگانه استفاده کنند، راهکار مناسبی است. معمولاً توان 13 واتی در صورت اتصال همه پورت‌ها و توان 30 واتی در صورت اتصال کمتر از پنج پورت را ارائه می‌دهند. این راهکار، یک راه‌حل توزیع برق غیرمتمرکز را ارائه می‌دهد که می‌تواند سیم‌کشی را ساده کرده و تعداد اجزای اکتیو در رک را کاهش دهد.

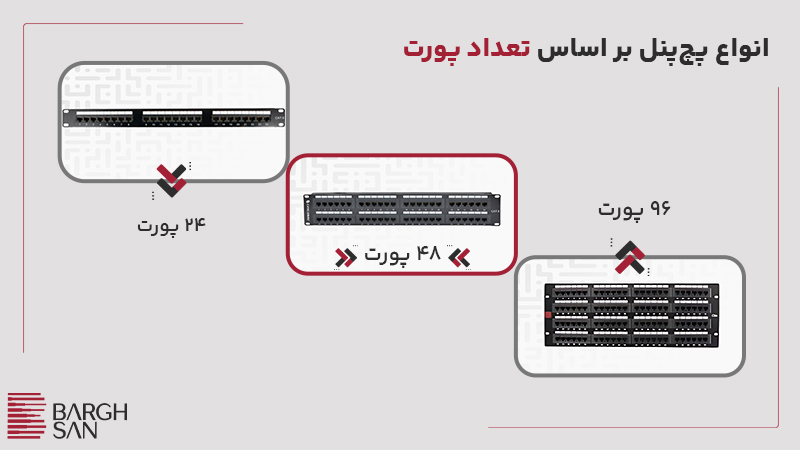

بر اساس تعداد پورت و ابعاد (یونیت رک – Rack Unit)

پچ پنل‌ها در تعداد پورت‌های مختلفی تولید می‌شوند، از جمله 8، 12، 16، 24، 48، 50 و 96 پورت. رایج‌ترین آن‌ها 24 و 48 پورت هستند. ابعاد پچ پنل‌ها استاندارد بوده و معمولاً عرض 19 اینچ (482.6 میلی‌متر) دارند تا در رک‌های استاندارد شبکه قرار گیرند. ارتفاع پچ پنل‌ها بر اساس “یونیت رک” (Rack Unit) اندازه‌گیری می‌شود که با نماد “U” یا “RU” نمایش داده می‌شود. هر 1U معادل 1.75 اینچ (حدود 4.44 سانتی‌متر) است.

• یک پچ پنل 24 پورت معمولاً 1RU است.
• پچ پنل‌های 32 یا 48 پورت معمولاً 2RU هستند.
• پچ پنل‌های 96 پورت نیز 4RU هستند.

بر اساس نوع نصب

• رک‌مونت (Rack-mount): این پچ پنل‌ها قابلیت نصب درون رک‌های استاندارد شبکه را دارند و برای مراکز داده و شبکه‌های بزرگ مناسب‌اند.
• دیواری (Wall-mount): این نوع پچ پنل‌ها معمولاً برای فضاهای کوچک‌تر یا شبکه‌های محدودتر استفاده می‌شوند و مستقیماً به دیوار متصل می‌گردند.

انواع پچ پنل بر اساس کاربرد و ویژگی‌های اصلی

تفاوت پچ پنل‌های لودد و آنلودد

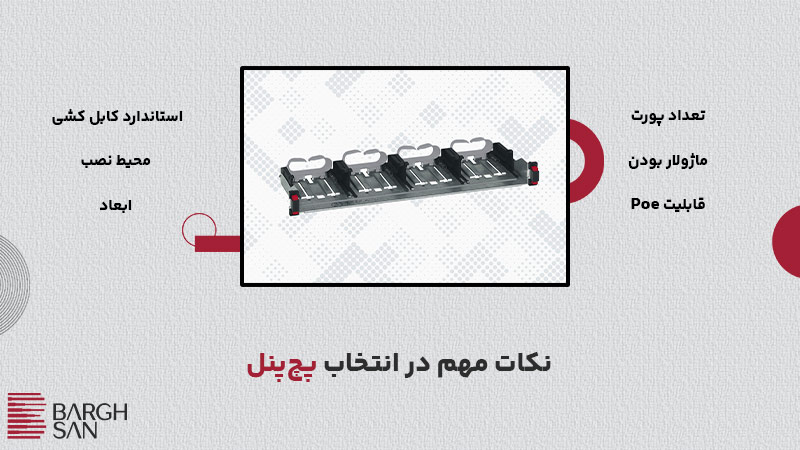

راهنمای انتخاب بهترین پچ پنل

انتخاب پچ پنل مناسب، تصمیمی حیاتی است که تأثیر مستقیمی بر عملکرد، پایداری و هزینه‌های بلندمدت شبکه شما دارد. برای یک انتخاب هوشمندانه، باید فاکتورهای زیر را به دقت بررسی کرد:

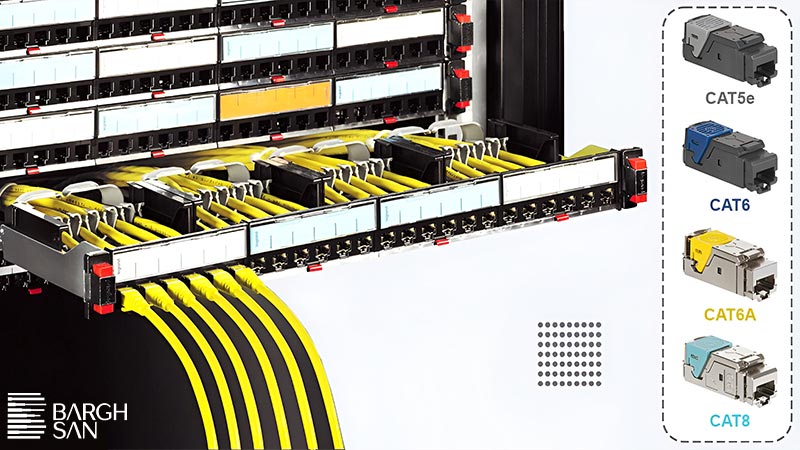

1. همخوانی با استاندارد کابل‌کشی (Category و نوع فیبر):
   • استاندارد Cat: پچ پنل باید با استاندارد کابل‌های شبکه مسی (مانند Cat5e, Cat6, Cat6a, Cat7, Cat8) که در شبکه استفاده می‌شود، کاملاً هماهنگ باشد. در غیر این صورت، حتی اگر از کابل‌های با کیفیت بالا استفاده شود، بخش عمده‌ای از عملکرد آن‌ها به دلیل عدم همخوانی پچ پنل از دست خواهد رفت. این نکته بر اهمیت رویکرد جامع در طراحی شبکه تأکید دارد؛ شبکه به عنوان یک سیستم یکپارچه عمل می‌کند و عملکرد آن به هماهنگی تمامی اجزا بستگی دارد.
   • نوع فیبر نوری: برای پچ پنل‌های فیبر نوری، باید به سازگاری با فیبرهای سینگل مود (Single-mode) یا مالتی مود (Multi-mode) و همچنین نوع کانکتورهای مورد نیاز (SC, LC, ST, FC) توجه شود.
2. نیاز به شیلدینگ:
   • پچ پنل UTP (Unshielded Twisted Pair – بدون شیلد): اگر محیط شبکه شما فاقد نویز الکترومغناطیسی (EMI) یا دارای نویز بسیار کم است، پچ پنل UTP می‌تواند گزینه مناسب و مقرون به صرفه‌ای باشد. این نوع پچ پنل برای شبکه‌های خانگی، دفاتر کوچک یا محیط‌هایی که کابل‌کشی دور از منابع تولید نویز انجام می‌شود، ایده‌آل است. سادگی نصب و هزینه پایین‌تر، از مزایای اصلی آن به شمار می‌رود.
   • پچ پنل FTP (Foiled Twisted Pair – با فویل): اگر کابل‌های شبکه شما در نزدیکی منابع نویز متوسط قرار دارند، اما نه در حد موتورهای صنعتی سنگین، پچ پنل FTP گزینه بهتری است. این نوع پچ پنل با داشتن یک لایه فویل، محافظت بیشتری در برابر نویز نسبت به UTP فراهم می‌کند و برای محیط‌های اداری بزرگ‌تر یا جاهایی که کابل‌های برق در نزدیکی کابل‌های شبکه هستند، مناسب است. این گزینه، تعادلی بین هزینه و محافظت ایجاد می‌کند.
   • پچ پنل STP (Shielded Twisted Pair – با شیلد بافته شده): اگر کابل‌های شبکه در نزدیکی کابل‌های برق قوی، موتورهای الکتریکی، تجهیزات صنعتی سنگین یا منابع شدید نویز دیگر قرار دارند، انتخاب پچ پنل STP (که شامل پچ پنل‌های SFTP نیز می‌شود) برای محافظت حداکثری از سیگنال‌ها و حفظ کیفیت و پایداری شبکه ضروری است. این پچ پنل‌ها با داشتن لایه‌های محافظتی قوی (فویل و/یا شیلد بافته شده)، بهترین عملکرد را در محیط‌های بسیار پرنویز ارائه می‌دهند. پچ پنل‌های STP معمولاً گران‌تر هستند و نصب پیچیده‌تری دارند (به دلیل نیاز به اتصال صحیح به زمین برای جلوگیری از Ground Loop)، اما عملکرد پایدارتر و قابلیت اطمینان بالاتری را در شرایط سخت فراهم می‌کنند.
3. اهمیت ماژولار بودن (لودد یا آنلودد):
   • پچ پنل لودد: اگر نیازهای شبکه ثابت و مشخص است و قصد تغییرات زیادی وجود ندارد، پچ پنل لودد (با کیستون‌های از پیش نصب شده) می‌تواند نصب سریع‌تری را فراهم کند.
   • پچ پنل آنلودد: برای شبکه‌هایی که در آینده احتمال گسترش یا تغییر نوع کیستون‌ها (مثلاً از Cat6 به Cat7) وجود دارد، پچ پنل آنلودد (بدون کیستون) انتخاب هوشمندانه‌تری است. این نوع پچ پنل انعطاف‌پذیری بالایی را در انتخاب و تعویض کیستون‌ها فراهم می‌کند و در صورت خرابی یک پورت، تنها نیاز به تعویض همان کیستون است. این انتخاب نشان‌دهنده یک فلسفه “طراحی برای تغییر” در زیرساخت شبکه است.
4. تعداد پورت و برنامه‌ریزی برای توسعه آتی: پچ پنل‌ها در تعداد پورت‌های متنوعی (مانند 12، 24، 48، 96 پورت) عرضه می‌شوند. همیشه توصیه می‌شود که پچ پنلی با تعداد پورت بیشتر از نیاز فعلی تهیه شود. این کار به کاربر امکان می‌دهد تا در آینده و با گسترش شبکه، بدون نیاز به تعویض پچ پنل، پورت‌های جدید را اضافه کند. این رویکرد به “هزینه کل مالکیت” (Total Cost of Ownership) اشاره دارد؛ پچ پنل مناسب لزوماً ارزان‌ترین گزینه اولیه نیست، بلکه گزینه‌ای است که هزینه‌های بلندمدت مرتبط با نگهداری، ارتقاء و زمان خرابی را به حداقل می‌رساند.
5. بررسی قابلیت POE: اگر در شبکه از دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP یا اکسس پوینت‌ها استفاده می‌شود که از طریق کابل شبکه تغذیه می‌شوند، انتخاب پچ پنل با قابلیت POE می‌تواند کابل‌کشی را ساده‌تر کرده و نیاز به آداپتورهای برق جداگانه را از بین ببرد.
6. ملاحظات فیزیکی و محیطی:
   • نوع نصب: بر اساس فضای موجود و طراحی شبکه، بین پچ پنل رک‌مونت (برای نصب در رک) و دیواری (برای فضاهای کوچک‌تر) انتخاب شود.
   • ابعاد (یونیت رک): اطمینان حاصل شود که ابعاد پچ پنل (به خصوص ارتفاع بر حسب یونیت رک) با فضای موجود در رک سازگار باشد.
7. برند و کیفیت ساخت: انتخاب برندهای معتبر و شناخته شده در بازار، تضمین‌کننده کیفیت، دوام و عملکرد بالای پچ پنل است.

نصب و مدیریت پچ پنل

نصب صحیح و مدیریت کارآمد پچ پنل برای بهره‌برداری حداکثری از مزایای آن ضروری است.

ابزارهای مورد نیاز

برای نصب پچ پنل، به ابزارهای زیر نیاز خواهد بود:

• پیچ گوشتی و پیچ‌های قفسه‌ای: برای بستن ایمن پچ پنل به رک.
• ابزار پانچ (Punch Down Tool): برای اتصال کابل‌ها به کیستون‌های پشت پچ پنل (در صورت آنلودد بودن یا نیاز به پانچ مجدد).
• ابزار برش کابل: برای آماده‌سازی طول مناسب کابل‌ها.
• بست کابل (Cable Ties/Velcro Straps): برای نظم دادن و مسیریابی منظم کابل‌ها. تسمه‌های Velcro امکان استفاده مجدد و تنظیمات را فراهم می‌کنند.
• برچسب‌ساز کابل (Cable Label Maker): برای شناسایی صحیح کابل‌ها در هر دو انتها، که به شدت توصیه می‌شود.
• تستر کابل (Cable Tester): برای تست اتصال و عملکرد صحیح کابل‌های مسی و فیبر نوری پس از نصب.
• کیت‌های تمیز کردن فیبر نوری: برای تمیز کردن دوره‌ای کانکتورهای فیبر نوری.

سوییچ 48 پورت سیسکو C9200L-48T-4X-A سفارش تلفنی

سوییچ 48 پورت سیسکو C9200L-48P-4X-A سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24T-4X-A سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24P-4X-A سفارش تلفنی

سوییچ 48 پورت سیسکو C9200L-48T-4X-E سفارش تلفنی

سوییچ 48 پورت سیسکو C9200L-48P-4X-E سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24T-4X-E سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24P-4X-E سفارش تلفنی

سوییچ 48 پورت سیسکو C9200L-48T-4G-A سفارش تلفنی

سوییچ 48 پورت سیسکو C9200L-48P-4G-A سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24T-4G-A سفارش تلفنی

سوییچ 24 پورت سیسکو C9200L-24P-4G-A سفارش تلفنی

مشاهده همه سوئیچ شبکه

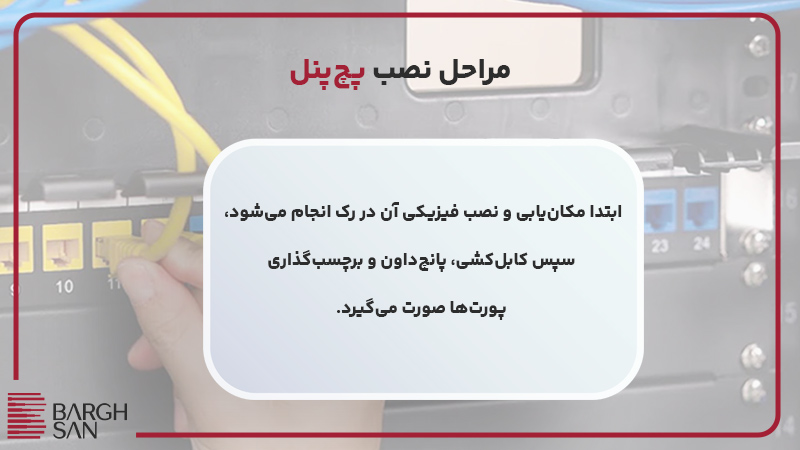

مراحل نصب پچ پنل

1. تعیین موقعیت نصب:
   • در رک: پچ پنل‌های رک‌مونت باید نزدیک بالای قفسه یا کابینت تجهیزات نصب شوند. ارتفاع کابل و پچ پنل از کف اتاق سرور حداقل 60 سانتی‌متر توصیه می‌شود.
   • دیواری: پچ پنل‌های دیواری را در محلی مناسب و با فاصله کافی قرار دهید تا کابل‌ها به درستی هدایت شوند.
   • نکات مهم: مکان مورد نظر باید از تهویه خوب و کافی برخوردار باشد تا از گرم شدن بیش از حد پچ پنل و کاهش عملکرد جلوگیری شود. از قرار دادن پچ پنل در جایی که کابل‌ها نیاز به خم شدن تیز دارند، خودداری شود. این ملاحظات محیطی برای عملکرد و طول عمر تجهیزات بسیار مهم هستند.
2. نصب پچ پنل در رک یا دیوار:
   • نصب در رک: سوراخ‌هایی برای مهره‌های قفس روی ریل‌های قفسه علامت زده شود. پچ پنل با استفاده از پیچ‌های قفسه‌ای روی ریل‌های جلویی محکم شود.
   • نصب دیواری: پچ پنل مستقیماً به دیوار متصل شود.
3. اتصال و مدیریت کابل‌ها:
   • هدایت کابل‌ها: کابل‌های شبکه از محل جک‌های دیواری یا دستگاه‌ها به پشت پچ پنل هدایت شوند.
   • پانچ کردن/اتصال: کابل‌ها به پورت‌های شماره‌گذاری شده در پشت پچ پنل مطابق با نمودار سیم‌کشی وصل شوند. در صورت نیاز از ابزار پانچ برای اتصال کانکتورهای RJ45 استفاده شود.
   • برچسب‌گذاری: این مرحله حیاتی است. هر کابل و پورت در هر دو انتها (هم در پچ پنل و هم در پریز دیواری یا دستگاه) نام‌گذاری و شماره‌گذاری شود. این کار عیب‌یابی و مدیریت آتی را بسیار آسان می‌کند و خطای انسانی را به حداقل می‌رساند.
   • مدیریت کابل: پس از اتصال، کابل‌ها با تسمه‌های Velcro یا بست کابل به صورت منظم بسته‌بندی و مسیریابی شوند. پنل‌های مدیریت کابل در زیر پچ پنل نصب شوند تا کابل‌ها مرتب بمانند و جریان هوا بهبود یابد.
4. اتصال پچ پنل به سوئیچ شبکه: پورت‌های جلویی پچ پنل با استفاده از پچ کوردهای کوتاه (Patch Cords) به پورت‌های متناظر در سوئیچ شبکه متصل شوند. استفاده از پچ کوردهای کوتاه برای اتصال آسان‌تر توصیه می‌شود.
5. تست اتصالات: پس از اتمام کابل‌کشی و اتصال، از یک تستر کابل برای اطمینان از صحت و عملکرد تمامی اتصالات استفاده شود. با پینگ کردن دستگاه‌ها از طریق لینک‌های پچ پنل-سوئیچ، عملکرد شبکه بررسی شود.
6. مستندسازی: نمودارهای سیم‌کشی به‌روزرسانی شوند تا پورت پچ پنل را برای اتصال پورت سوئیچ نشان دهد. مستندسازی دقیق، برای نگهداری و عیب‌یابی در آینده بسیار ارزشمند است.

نصب صحیح و مدیریت دقیق (به‌ویژه برچسب‌گذاری و مسیردهی کابل‌ها) به اندازه خود سخت‌افزار برای اطمینان از قابلیت اطمینان شبکه و به حداقل رساندن خطای انسانی در طول عملیات یا عیب‌یابی، حیاتی است. بی‌نظمی در این زمینه می‌تواند مستقیماً منجر به افزایش زمان خرابی و هزینه‌های عملیاتی شود. این موضوع نشان می‌دهد که زیرساخت شبکه فقط به فناوری محدود نمی‌شود، بلکه شامل فرآیندها و نظم نیز می‌شود. سرمایه‌گذاری در ابزارهایی مانند برچسب‌ساز کابل، بست‌های کابل و رعایت بهترین شیوه‌ها در طول نصب، به کاهش اصطکاک عملیاتی، بازیابی سریع‌تر از حوادث و در نهایت، افزایش بهره‌وری کلی کارکنان IT منجر می‌شود.

پچ پنل در برابر سوئیچ شبکه

یکی از اشتباهات رایج، خلط مفهوم پچ پنل با سوئیچ شبکه (Network Switch) است. با وجود اینکه هر دو در رک شبکه قرار می‌گیرند و پورت‌های متعددی دارند، اما عملکرد و نقش آن‌ها در شبکه کاملاً متفاوت است. این دو جزء، در واقع مکمل یکدیگر هستند و در لایه‌های مختلفی از زیرساخت شبکه عمل می‌کنند. پچ پنل یک پایه فیزیکی سازمان‌یافته و پایدار را فراهم می‌کند، در حالی که سوئیچ اتصال منطقی و هوشمند را ارائه می‌دهد.

ابعاد رایج پچ پنل‌ها بر اساس تعداد پورت و یونیت رک

توجه: ابعاد دقیق ممکن است بین تولیدکنندگان مختلف کمی متفاوت باشد، اما عرض 19 اینچ و ارتفاع بر اساس یونیت رک استاندارد است.

برندهای معتبر پچ پنل در بازار

انتخاب برند معتبر برای پچ پنل، تضمین‌کننده کیفیت، دوام و عملکرد بالای شبکه خواهد بود. در بازار ایران، هم برندهای خارجی و هم تولیدکنندگان داخلی باکیفیتی وجود دارند:

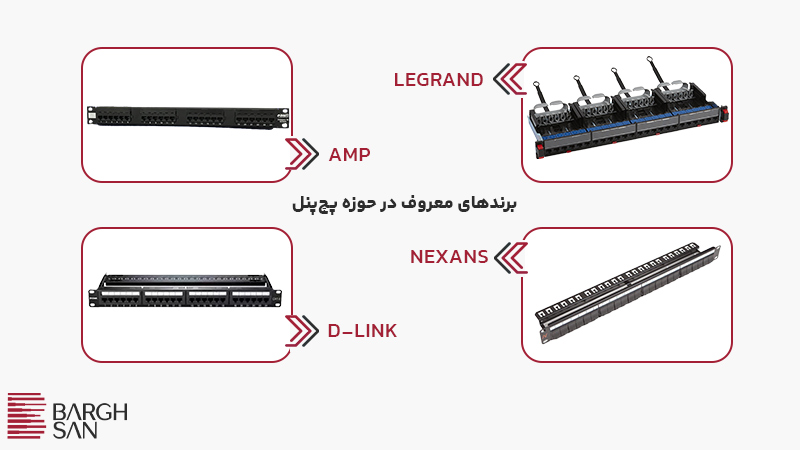

برندهای خارجی مطرح

• لگراند (Legrand): یکی از محبوب‌ترین و باکیفیت‌ترین برندهای تجهیزات پسیو شبکه در دنیا و ایران است. پچ پنل‌های لگراند در انواع Cat5e, Cat6 و Cat6a (به خصوص Cat6) و در سایزهای 16، 24، 48 و 50 پورت (هم شیلددار و هم بدون شیلد) تولید می‌شوند. کیفیت ساخت بالا و بدنه محکم از ویژگی‌های بارز آن است. اگر به دنبال خرید رک لگراند هستید٬ مطالعه مقاله “راهنمای خرید رک لگراند” را نیز از دست ندهید.
• نگزنس (Nexans): یک برند فرانسوی با محبوبیت جهانی، شناخته شده برای کیفیت بالای محصولاتش. پچ پنل‌های نگزنس در انواع Cat6 و Cat6a (هم SFTP و هم UTP) و در سایزهای 16 و 24 پورت عرضه می‌شوند. نگزنس به دلیل کیفیت بالا و قیمت مناسب نسبت به سایر برندهای مطرح، طرفداران زیادی در ایران دارد.
• امپ (AMP): پچ پنل‌های امپ در کتگوری‌های Cat5e, Cat6 و Cat6a (رده‌های 5e و 6 رایج‌تر هستند) و در سایزهای 24 تا 50 پورت برای سوکت‌های شبکه و تلفن تولید می‌شوند.
• دی‌لینک (D-Link): از دیگر برندهای مطرح با محصولات با دوام و متنوع، از جمله پچ پنل‌های شیلددار و بدون شیلد در کتگوری‌های مختلف. برخی محصولات آن دارای نگهدارنده کابل برای نظم بیشتر هستند.
• بلدن (Belden): یک شرکت آمریکایی فعال در حوزه الکترونیک و تولید کابل شبکه با کیفیت.
• سایر برندهای معتبر جهانی: Ultima, Draka, Hellermannyton, Molex, Siemon, CommScope NetConnect, Systimax.

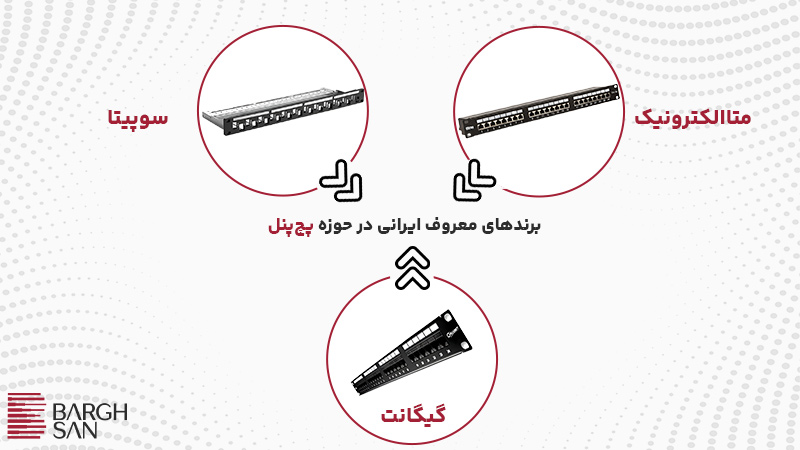

برندهای ایرانی باکیفیت

در ایران نیز شرکت‌هایی اقدام به تولید پچ پنل باکیفیت کرده‌اند که محصولاتشان از نظر قیمت، مقرون به صرفه‌تر از نمونه‌های خارجی هستند. از مطرح‌ترین برندهای ایرانی تولیدکننده پچ پنل می‌توان به سوپیتا (Soopita)، متا الکترونیک (Mata Electronic) و گیگانت (Giganet) اشاره کرد.

انتخاب “بهترین برند” یک تصمیم جهانی نیست و به محدودیت‌های خاص پروژه، از جمله بودجه، عملکرد مورد نیاز و در دسترس بودن/پشتیبانی محلی بستگی دارد. یک تعادل واضح بین برندهای بین‌المللی برتر، برندهای بین‌المللی میان‌رده و گزینه‌های محلی وجود دارد. این موضوع بر نیاز به یک استراتژی تدارکات دقیق تأکید می‌کند. برای زیرساخت‌های حیاتی، سرمایه‌گذاری در برندهای سطح بالا ممکن است توجیه‌پذیر باشد. برای پروژه‌های کمتر حساس یا با محدودیت بودجه، رویکردی متعادل که کارایی هزینه و کیفیت کافی را از برندهای معتبر میان‌رده یا محلی در نظر می‌گیرد، توصیه می‌شود. این امر واقعیت‌های عملی تدارکات فناوری اطلاعات را در زمینه‌های اقتصادی مختلف برجسته می‌کند.

نتیجه‌گیری

پچ پنل، بیش از یک قطعه سخت‌افزاری ساده، یک سرمایه‌گذاری هوشمندانه برای هر شبکه کامپیوتری است. با وجود اینکه ممکن است در نگاه اول ضروری به نظر نرسد، اما نقش حیاتی آن در سازماندهی، تسهیل عیب‌یابی، افزایش انعطاف‌پذیری و کاهش هزینه‌های بلندمدت شبکه غیرقابل انکار است. همانطور که توضیح داده شد، پچ پنل در شبکه‌های در حال گسترش یا پویا، از یک “راحتی” به یک “ضرورت عملیاتی” تبدیل می‌شود که به طور قابل توجهی هزینه‌های عملیاتی را کاهش داده و زمان خرابی را به حداقل می‌رساند.

انتخاب صحیح پچ پنل، متناسب با نوع کابل‌کشی، نیاز به شیلدینگ، قابلیت‌های ماژولار و برنامه‌ریزی برای توسعه آتی، می‌تواند زیرساختی پایدار، کارآمد و قابل مدیریت برای سالیان متمادی فراهم آورد. این انتخاب باید با در نظر گرفتن “هزینه کل مالکیت” انجام شود، به این معنی که سرمایه‌گذاری اولیه در یک پچ پنل با کیفیت و منعطف، هزینه‌های نگهداری، ارتقاء و زمان خرابی را در بلندمدت به حداقل می‌رساند. همچنین، رعایت دقیق نکات نصب و مدیریت، از جمله برچسب‌گذاری و تهویه مناسب، به اندازه خود سخت‌افزار برای حفظ عملکرد و دوام شبکه حیاتی است. با درک عمیق از انواع و کاربردهای پچ پنل و رعایت نکات نصب و مدیریت، می‌توان شبکه‌ای منظم و حرفه‌ای داشت که به بهترین شکل از اهداف کسب‌وکار پشتیبانی می‌کند.
