پچ پنل چیست؟ کاربرد پچ پنل در شبکه

پچ پنل چیست

در دنیای پیچیده و پویای شبکه‌های کامپیوتری، مدیریت کارآمد زیرساخت کابل‌کشی از اهمیت بالایی برخوردار است. در میان انبوه تجهیزات شبکه، قطعه‌ای به ظاهر ساده اما فوق‌العاده کاربردی وجود دارد که نقش کلیدی در سازماندهی، انعطاف‌پذیری و پایداری شبکه ایفا می‌کند: پچ پنل (Patch Panel). این مقاله به خواننده کمک می‌کند تا با این جزء حیاتی شبکه به طور کامل آشنا شود و درک کند که چگونه می‌تواند به بهبود عملکرد و کاهش هزینه‌های نگهداری شبکه کمک کند.

پچ پنل‌ها اغلب در نگاه اول ممکن است ضروری به نظر نرسند و برخی ممکن است تصور کنند که می‌توانند با حذف آن‌ها در هزینه‌های اولیه صرفه‌جویی کنند. اما تجربه نشان می‌دهد که عدم استفاده از پچ پنل، به‌ویژه با افزایش تعداد نودهای شبکه، می‌تواند به مشکلات جدی و اتلاف وقت قابل توجهی منجر شود. این قطعه در واقع یک سرمایه‌گذاری پیشگیرانه در برابر ناکارآمدی‌های عملیاتی و هزینه‌های پنهان آتی، مانند زمان خرابی و نیاز به نیروی کار برای عیب‌یابی دستی کابل‌ها، محسوب می‌شود. در واقع، پچ پنل از یک “راحتی اختیاری” به یک “ضرورت عملیاتی” تبدیل می‌شود، زیرا پیچیدگی و اندازه شبکه افزایش می‌یابد.

در این مقاله جامع، ابتدا به تعریف پچ پنل و عملکرد اصلی آن پرداخته می‌شود. سپس، انواع مختلف پچ پنل‌ها بر اساس کاربرد، ساختار و قابلیت‌هایشان بررسی خواهد شد. در ادامه، مزایا و کاربردهای عملی پچ پنل در سناریوهای مختلف شبکه، از جمله مراکز داده و سیستم‌های نظارت تصویری، تشریح می‌شود. بخش مهمی از مقاله به راهنمای انتخاب بهترین پچ پنل متناسب با نیازهای شبکه اختصاص دارد و در نهایت، مراحل نصب و مدیریت آن به همراه معرفی برندهای معتبر و واژه‌نامه اصطلاحات تخصصی ارائه خواهد شد.

پچ پنل چیست؟

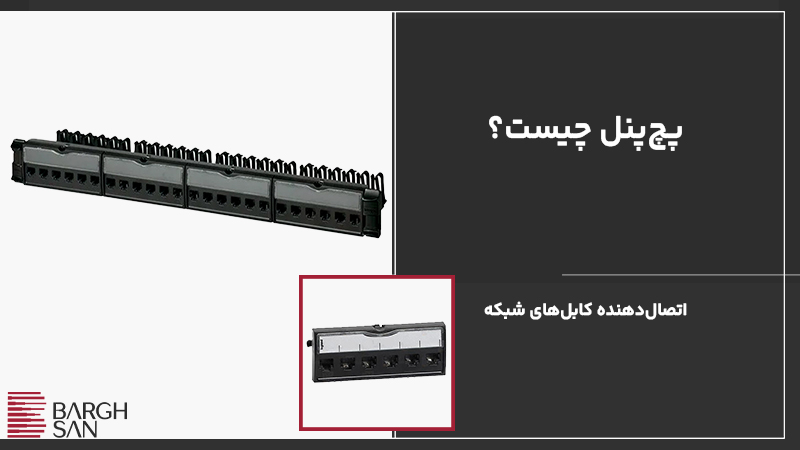

تعریف پچ پنل

پچ پنل، قطعه‌ای سخت‌افزاری مستطیل شکل با پورت‌های متعدد است که به عنوان یک نقطه اتصال متمرکز و سازمان‌یافته برای مدیریت کابل‌های شبکه عمل می‌کند. این دستگاه، کابل‌های کشیده شده در سراسر ساختمان را به تجهیزات اکتیو شبکه مانند سوئیچ (Switch)، روتر (Router) و هاب (Hub) متصل می‌کند.

عملکرد اصلی پچ پنل

پچ پنل سیگنال‌های داده را از چندین دستگاه و کابل دریافت کرده و آن‌ها را به مقصد مورد نظر هدایت می‌کند. در واقع، یک سر تمامی کابل‌های شبکه کشیده شده در کل ساختمان در نهایت به پچ پنل وارد شده و ارتباطات شبکه را شکل می‌دهند. این پنل به عنوان یک “تابلو برق” برای سیگنال‌های داده عمل می‌کند و مسیریابی کارآمد را بین اجزای شبکه تضمین می‌کند. این عملکرد به پچ پنل اجازه می‌دهد تا به عنوان یک لایه انتزاعی در زیرساخت کابل‌کشی فیزیکی عمل کند. این لایه، کابل‌کشی‌های ثابت و دائمی (از پریزهای دیواری تا رک) را از اتصالات پویا و متغیری که به تجهیزات اکتیو شبکه (مانند سوئیچ‌ها و سرورها) متصل می‌شوند، جدا می‌کند. این جداسازی برای محیط‌های فناوری اطلاعات مدرن که به چابکی بالا نیاز دارند، بسیار مهم است.

چرا پچ پنل ضروری است؟

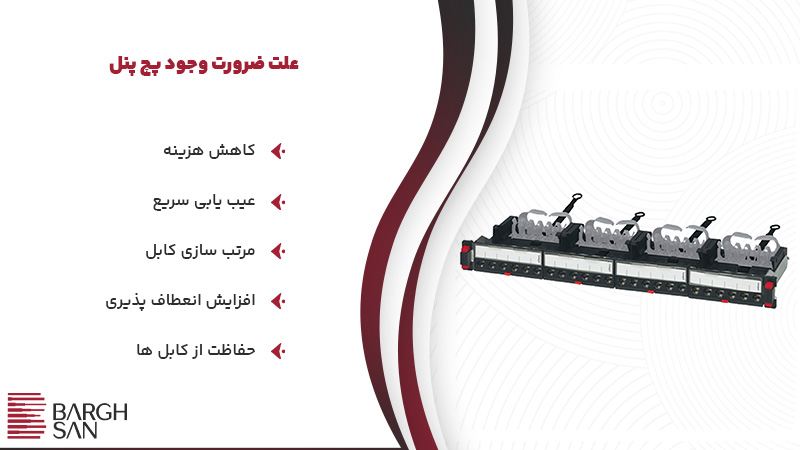

اگرچه وجود پچ پنل به خودی خود برای برقراری ارتباط شبکه الزامی نیست، اما استفاده از آن در شبکه‌هایی که در طول زمان گسترش و تغییرات دارند، کار را به شدت تسهیل می‌کند و عدم استفاده از آن، به خصوص با افزایش گره‌های شبکه، می‌تواند منجر به مشکلات جدی و هدر رفتن زمان شود. مزایای اصلی پچ پنل عبارتند از:

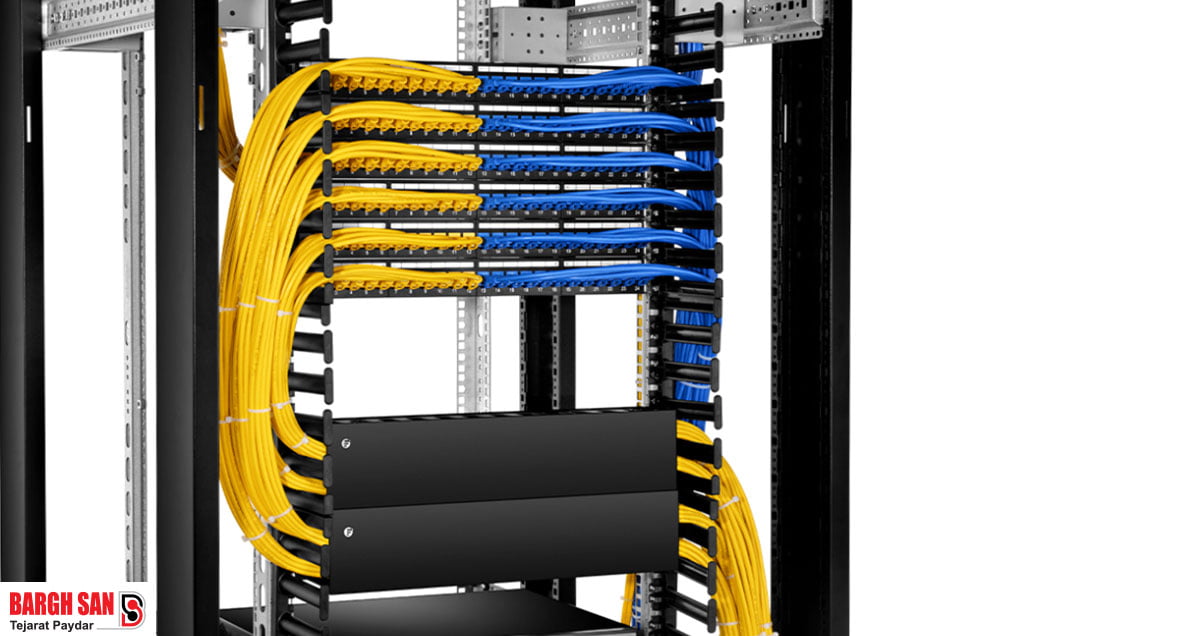

  • سازماندهی و مرتب‌سازی کابل‌ها: پچ پنل به مدیریت منظم و مرتب کابل‌های شبکه کمک می‌کند و از درهم‌ریختگی و گره خوردن آن‌ها جلوگیری می‌کند. این امر ظاهر شبکه را حرفه‌ای‌تر و مرتب‌تر می‌کند. این نظم‌دهی نه تنها از نظر بصری جذاب است، بلکه یک گام حیاتی در ایجاد یک زیرساخت شبکه قابل مدیریت است.
  • تسهیل عیب‌یابی و نگهداری: با برچسب‌گذاری دقیق پورت‌ها، تشخیص منبع مشکل و عیب‌یابی شبکه بسیار آسان‌تر می‌شود. این قابلیت، زمان خرابی (Downtime) را به حداقل می‌رساند. در یک شبکه بدون پچ پنل، یافتن یک کابل معیوب در میان انبوهی از کابل‌های درهم‌پیچیده می‌تواند ساعت‌ها یا حتی روزها زمان ببرد و یک روز کاری مفید را به هدر دهد.
  • افزایش انعطاف‌پذیری و مقیاس‌پذیری: با کمک پچ پنل، ایجاد تغییرات در زیرساخت کابل‌کشی به سادگی انجام می‌شود. اضافه کردن دستگاه‌های جدید، جابجایی کلاینت‌ها یا تغییر پیکربندی شبکه بدون نیاز به کشیدن کابل‌های طولانی یا دستکاری مستقیم سوئیچ‌ها، به راحتی صورت می‌گیرد. این قابلیت به مدیران شبکه امکان می‌دهد تا به سرعت به نیازهای متغیر کسب‌وکار پاسخ دهند و استقرار سریع‌تر خدمات جدید یا جابجایی نودها را امکان‌پذیر می‌سازد.
  • کاهش هزینه‌ها: با جلوگیری از خم شدن و کاهش کیفیت کابل‌های طولانی، کاهش زمان عیب‌یابی و تسهیل تغییرات، هزینه‌های نگهداری و تعمیرات شبکه به طور قابل توجهی کاهش می‌یابد. همچنین، از کشیدن کابل‌های طولانی میان دستگاه‌ها و سرور اصلی جلوگیری می‌کند که خود به کاهش هزینه‌های کابل‌کشی اولیه نیز کمک می‌کند.
  • حفاظت از کابل‌ها: پچ پنل با فراهم آوردن یک نقطه اتصال مرکزی و ثابت، از کابل‌ها در برابر آسیب‌های فیزیکی ناشی از جابجایی یا کشیدگی مداوم محافظت می‌کند و به افزایش دوام و کارایی شبکه کمک می‌کند. این حفاظت به معنای افزایش طول عمر کابل‌ها و کاهش نیاز به تعویض مکرر آن‌ها است.

انواع پچ پنل

پچ پنل‌ها در انواع مختلفی تولید می‌شوند تا پاسخگوی نیازهای گوناگون شبکه‌های امروزی باشند. شناخت این دسته‌بندی‌ها برای انتخاب صحیح پچ پنل بسیار حیاتی است.

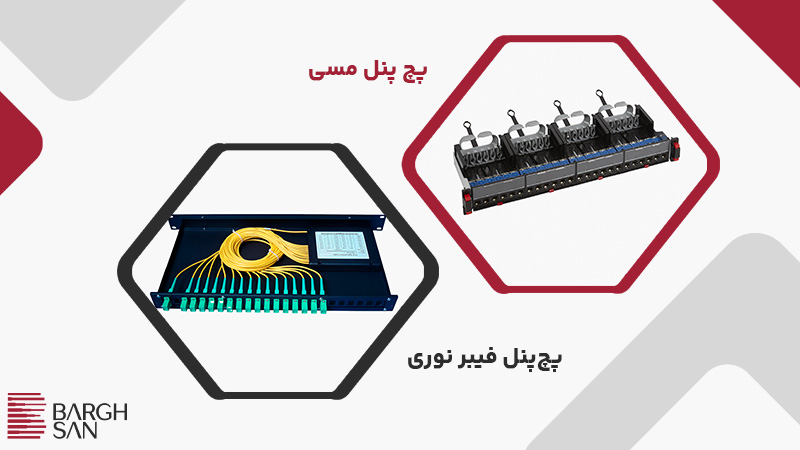

جنس و کاربرد (بر اساس نوع کابل)

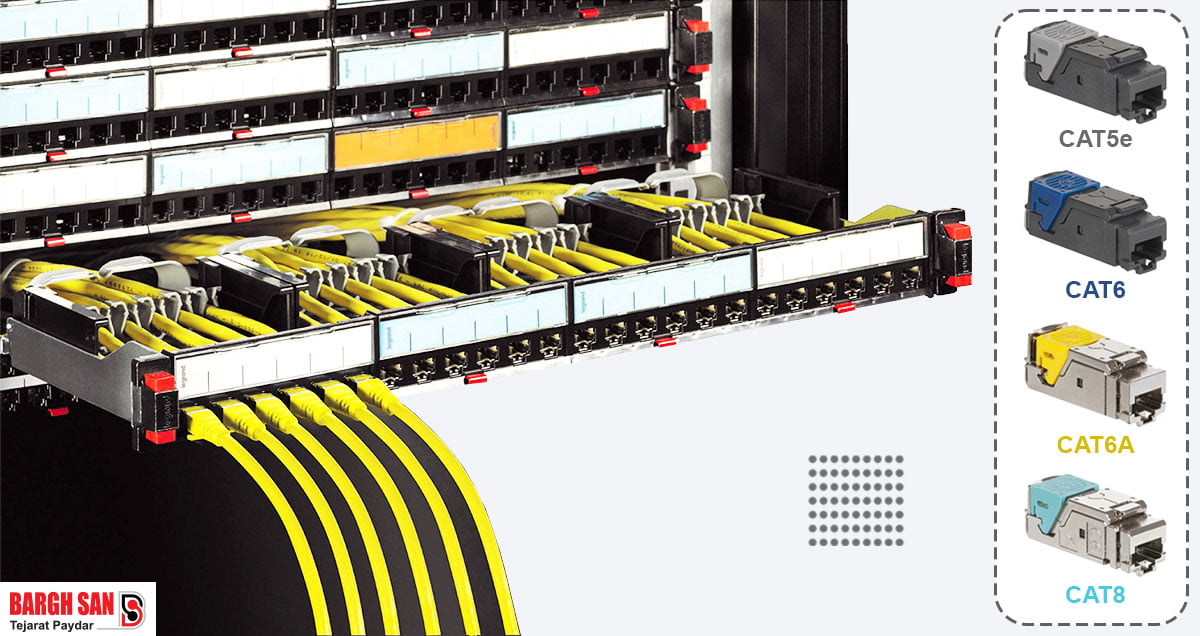

  • پچ پنل مسی (اترنت): این نوع پچ پنل، رایج‌ترین نوع است که برای کابل‌های شبکه مسی (زوج به هم تابیده) مانند اترنت (Ethernet) طراحی شده‌اند. معمولاً در شبکه‌های محلی (LAN) به عنوان یک مجموعه سخت‌افزاری نصب می‌شوند و حاوی پورت‌هایی برای اتصال و مدیریت کابل‌های اترنت ورودی و خروجی هستند. این پچ پنل‌ها از استانداردهای مختلف Cat پشتیبانی می‌کنند، از جمله Cat5e, Cat6, Cat6a, Cat7 و حتی Cat8. نکته مهم: پچ پنل باید استانداردی مشابه با دیگر تجهیزات شبکه و کابل‌ها داشته باشد تا از افت عملکرد جلوگیری شود. به عنوان مثال، اگر از کابل‌های Cat7 استفاده می‌کنید و پچ پنل شما Cat5e باشد، بخش عمده‌ای از عملکرد کابل شبکه Cat7 را از دست می‌دهید. این موضوع نشان‌دهنده اهمیت یکپارچگی در طراحی شبکه است؛ عملکرد کلی شبکه توسط ضعیف‌ترین حلقه در زنجیره تعیین می‌شود.
  • پچ پنل فیبر نوری: این پچ پنل‌ها برای مدیریت و سازماندهی اتصالات فیبر نوری به کار می‌روند. پچ پنل فیبر نوری حداکثر حفاظت را از رشته‌های شکننده فیبر نوری فراهم می‌کند. این نوع پچ پنل در شبکه‌های با پهنای باند بالا، مراکز داده و ارتباطات پرسرعت کاربرد دارد. قابلیت پشتیبانی از انواع کانکتورهای نوری مانند SC, LC, ST, FC را دارد و با فیبرهای سینگل مود (Single-mode) و مالتی مود (Multi-mode) سازگار است. همچنین، دارای انواع مدل در تعداد پورت‌های متنوع (مانند 14، 24، 48 یا بیشتر) و ساختار ماژولار است.
  • پچ پنل تلفن: این پچ پنل‌ها به طور خاص برای سیستم‌های آنالوگ و دیجیتال تلفن، سانترال (PBX) و مراکز تماس (Call Centers) استفاده می‌شوند. اکثر مدل‌ها شامل 24 تا 50 پورت هستند و از کیستون‌های RJ11 یا RJ12 استفاده می‌کنند.
انواع پچ پنل

بر اساس شیلدینگ (Shielding)

شیلدینگ (Shielding) به لایه محافظی گفته می‌شود که برای کاهش نویز و تداخل الکترومغناطیسی (EMI) در کابل‌ها و تجهیزات شبکه به کار می‌رود. پچ پنل‌ها از این نظر به دو دسته تقسیم می‌شوند:

  1. پچ پنل UTP (Unshielded Twisted Pair – بدون شیلد): جنس بدنه این پچ پنل‌ها معمولاً پلاستیکی است. برای مکان‌هایی که فاقد نویز یا دارای نویز بسیار کم هستند، کاربرد دارد. این نوع پچ پنل نسبتاً ارزان‌تر است.
  2. پچ پنل SFTP (Shielded Foiled Twisted Pair – شیلددار): جنس بدنه این پچ پنل‌ها معمولاً فلزی یا آلومینیومی است. پچ پنل‌های SFTP می‌توانند از شبکه پرسرعت شما در برابر نویز، به خصوص زمانی که کابل‌ها نزدیک کابل‌های برق قرار دارند، محافظت کنند. این نوع پچ پنل برای کابل‌های SFTP استفاده می‌شود و معمولاً گران‌تر از UTP است.توضیح اصطلاحات شیلدینگ:
    • UTP (Unshielded Twisted Pair): زوج سیم‌های به هم تابیده بدون هیچ لایه محافظ.
    • FTP (Foiled Twisted Pair): زوج سیم‌ها توسط فویل آلومینیومی محافظت می‌شوند.
    • STP (Shielded Twisted Pair): زوج سیم‌ها دارای شیلد جداگانه هستند و کل کابل نیز ممکن است شیلد داشته باشد.
    • SFTP (Shielded Foiled Twisted Pair): زوج سیم‌ها توسط فویل پوشیده شده‌اند و یک لایه حفاظتی کلی (شیلد بافته شده) نیز وجود دارد که بالاترین محافظت در برابر تداخل را فراهم می‌کند.

بر اساس ماژولار بودن (Modularity)

  • پچ پنل لودد (Loaded Patch Panel): به پچ پنلی گفته می‌شود که کیستون‌های شبکه به تعداد پورت‌ها، از قبل در آن تعبیه شده‌اند. این نوع پچ پنل برای کاربردهای مشخص و شبکه‌هایی که نوع کابل‌ها یکسان است و تعداد کابل زیادی ندارند، مناسب است. در صورت خرابی یک کیستون، ممکن است نیاز به تعویض کل پچ پنل باشد.
  • پچ پنل آنلودد (Unloaded Patch Panel): پچ پنلی است که فاقد کیستون شبکه است و تنها یک ریل خالی برای نصب کیستون‌ها دارد. این ویژگی به کاربر این امکان را می‌دهد که بر اساس نیاز خود، نوع کیستون مناسب (مانند Cat6، Cat6a، فیبر نوری و غیره) را به صورت جداگانه تهیه و در آن قرار دهد. پچ پنل آنلودد برای شبکه‌هایی که تعداد دستگاه‌ها مشخص نیست و امکان گسترش شبکه وجود دارد، مناسب‌تر است. مهم‌تر اینکه، در صورت خرابی یک پورت، تنها نیاز به تعویض همان کیستون خراب است و نه کل پچ پنل. این قابلیت، انعطاف‌پذیری و آینده‌نگری بیشتری را برای شبکه فراهم می‌کند و هزینه‌های نگهداری بلندمدت را کاهش می‌دهد.

بر اساس قابلیت POE (Power over Ethernet – انتقال برق روی اترنت)

پچ پنل‌های هوشمند جدیدی هستند که علاوه بر انتقال داده، قابلیت انتقال برق و توان مصرفی را نیز روی پورت‌های خود دارند. این فناوری (POE) نیاز به کابل‌کشی جداگانه برق را برای تجهیزاتی مانند دوربین‌های مداربسته (CCTV)، تلفن‌های آی‌پی (IP Phone) و اکسس پوینت‌ها (Access Point) از بین می‌برد. این پچ پنل‌ها برای سازمان‌هایی که نمی‌خواهند از سوئیچ‌های POE جداگانه استفاده کنند، راهکار مناسبی است. معمولاً توان 13 واتی در صورت اتصال همه پورت‌ها و توان 30 واتی در صورت اتصال کمتر از پنج پورت را ارائه می‌دهند. این راهکار، یک راه‌حل توزیع برق غیرمتمرکز را ارائه می‌دهد که می‌تواند سیم‌کشی را ساده کرده و تعداد اجزای اکتیو در رک را کاهش دهد.

بر اساس تعداد پورت و ابعاد (یونیت رک – Rack Unit)

پچ پنل‌ها در تعداد پورت‌های مختلفی تولید می‌شوند، از جمله 8، 12، 16، 24، 48، 50 و 96 پورت. رایج‌ترین آن‌ها 24 و 48 پورت هستند. ابعاد پچ پنل‌ها استاندارد بوده و معمولاً عرض 19 اینچ (48.26 میلی‌متر) دارند تا در رک‌های استاندارد شبکه قرار گیرند. ارتفاع پچ پنل‌ها بر اساس “یونیت رک” (Rack Unit) اندازه‌گیری می‌شود که با نماد “U” یا “RU” نمایش داده می‌شود. هر 1U معادل 1.75 اینچ (حدود 4.44 سانتی‌متر) است.

  • یک پچ پنل 24 پورت معمولاً 1RU است.
  • پچ پنل‌های 32 یا 48 پورت معمولاً 2RU هستند.
  • پچ پنل‌های 96 پورت نیز 4RU هستند.

بر اساس نوع نصب

  • رک‌مونت (Rack-mount): این پچ پنل‌ها قابلیت نصب درون رک‌های استاندارد شبکه را دارند و برای مراکز داده و شبکه‌های بزرگ مناسب‌اند.
  • دیواری (Wall-mount): این نوع پچ پنل‌ها معمولاً برای فضاهای کوچک‌تر یا شبکه‌های محدودتر استفاده می‌شوند و مستقیماً به دیوار متصل می‌گردند.

انواع پچ پنل بر اساس کاربرد و ویژگی‌های اصلی

نوع پچ پنلکاربرد اصلینوع کابل/اتصالویژگی‌های کلیدی
مسی (اترنت)شبکه‌های داده (LAN)کابل‌های زوج به هم تابیده (Cat5e تا Cat8)سازماندهی کابل‌های اترنت، اتصال به سوئیچ/روتر، رایج‌ترین نوع
فیبر نوریشبکه‌های پرسرعت، مراکز داده، بین ساختمانیکابل‌های فیبر نوری (سینگل مود، مالتی مود)حفاظت از فیبرهای شکننده، پشتیبانی از کانکتورهای SC, LC, ST, FC, ماژولار
تلفنسیستم‌های تلفنی آنالوگ/دیجیتال، سانترال، مراکز تماسکابل‌های تلفن (کیستون‌های RJ11/RJ12)مدیریت خطوط تلفن، معمولاً 24 تا 50 پورت
PoEتامین برق و داده برای دستگاه‌های شبکه (دوربین IP، تلفن)کابل‌های اترنتحذف کابل‌کشی برق جداگانه، ساده‌سازی نصب، جایگزین سوئیچ PoE
لوددشبکه‌های ثابت با نیازهای مشخصکیستون‌های از پیش نصب شده (Cat, UTP/SFTP مشخص)نصب سریع، مناسب برای شبکه‌های کوچک و بدون تغییرات زیاد
آنلوددشبکه‌های با انعطاف‌پذیری بالابدون کیستون (کاربر کیستون را انتخاب می‌کند)انعطاف‌پذیری در انتخاب کیستون، تعویض آسان پورت خراب، آینده‌نگری
UTP (بدون شیلد)محیط‌های با نویز کمکابل‌های UTPارزان‌تر، انعطاف‌پذیرتر، مناسب برای محیط‌های اداری معمول
SFTP (شیلددار)محیط‌های با نویز بالا، نزدیک کابل برق، شبکه‌های پرسرعتکابل‌های SFTPمقاومت بالا در برابر تداخل الکترومغناطیسی، گران‌تر، عملکرد پایدارتر

مقایسه پچ پنل‌های UTP و SFTP

ویژگیپچ پنل UTP (بدون شیلد)پچ پنل SFTP (شیلددار)
جنس بدنهپلاستیکیفلزی یا آلومینیومی
مقاومت در برابر نویزکم (مناسب محیط‌های کم نویز)بالا (مناسب محیط‌های پر نویز، نزدیک کابل برق)
کاربردشبکه‌های خانگی، اداری کوچک، محیط‌های با تداخل الکترومغناطیسی کمشبکه‌های پرسرعت، مراکز داده، محیط‌های صنعتی، کنار کابل‌های برق
هزینهارزان‌ترگران‌تر
عملکرد در سرعت بالامناسب برای سرعت‌های استاندارد، ممکن است در سرعت‌های بسیار بالا دچار افت شودعملکرد پایدارتر در سرعت‌های بالا و پهنای باند زیاد
سازگاری کابلکابل‌های UTPکابل‌های SFTP (و سایر کابل‌های شیلددار)

تفاوت پچ پنل‌های لودد و آنلودد

ویژگیپچ پنل لودد (Loaded)پچ پنل آنلودد (Unloaded)
کیستون‌هاکیستون‌های از پیش نصب شدهبدون کیستون (ریل خالی)
انعطاف‌پذیریمحدود (نوع کیستون ثابت است)بالا (امکان انتخاب و نصب هر نوع کیستون)
نصب اولیهسریع‌تر (کیستون‌ها آماده‌اند)نیاز به نصب جداگانه کیستون‌ها (زمان‌برتر)
تعویض پورت خرابممکن است نیاز به تعویض کل پچ پنل باشدتنها نیاز به تعویض کیستون خراب
قابلیت ارتقامحدود (مگر با تعویض کل پنل)بالا (امکان ارتقای پورت به پورت)
هزینه بلندمدتممکن است در بلندمدت با نیاز به تعویض کامل، گران‌تر باشددر بلندمدت مقرون به صرفه‌تر (با توجه به تعویض پورت به پورت)
مناسب برایشبکه‌های کوچک و ثابت، کاربردهای مشخصشبکه‌های در حال گسترش، مراکز داده، نیاز به انعطاف‌پذیری بالا

کاربردهای پچ پنل در شبکه

پچ پنل‌ها فراتر از یک ابزار ساده برای مرتب‌سازی کابل‌ها عمل می‌کنند و در سناریوهای مختلف شبکه، مزایای عملی و استراتژیکی را ارائه می‌دهند:

  • سازماندهی و مدیریت متمرکز کابل‌ها: پچ پنل به عنوان یک نقطه اتصال متمرکز عمل می‌کند و کابل‌های شبکه را به صورت منظم و مرتب در یک مکان واحد جمع‌آوری می‌کند. این سازماندهی، از درهم‌ریختگی و گره خوردن کابل‌ها جلوگیری کرده و ظاهر حرفه‌ای به اتاق سرور یا رک شبکه می‌بخشد. با برچسب‌گذاری صحیح پورت‌ها، شناسایی هر کابل و مقصد آن آسان می‌شود. این قابلیت، لایه فیزیکی پر هرج و مرج را به یک لایه منطقی و قابل مدیریت تبدیل می‌کند.
  • تسهیل عیب‌یابی و نگهداری: در صورت بروز مشکل در شبکه، به دلیل سازماندهی و برچسب‌گذاری، عیب‌یابی بسیار سریع‌تر و آسان‌تر انجام می‌شود. بدون پچ پنل، یافتن سر کابل معیوب در میان حجم زیادی از کابل‌های درهم‌پیچیده می‌تواند ساعت‌ها زمان ببرد. همچنین، امکان قطع و وصل آسان کابل‌ها بدون نیاز به دستکاری مستقیم تجهیزات اکتیو (سوئیچ، روتر) فراهم می‌شود. این امر به کاهش قابل توجه زمان متوسط برای تعمیر (MTTR) کمک می‌کند.
  • افزایش انعطاف‌پذیری و مقیاس‌پذیری شبکه: پچ پنل امکان اعمال تغییرات در زیرساخت شبکه را با حداقل اختلال فراهم می‌کند. اضافه کردن دستگاه‌های جدید، جابجایی نودها، یا تغییر پیکربندی پورت‌ها به سادگی و با استفاده از پچ کوردهای کوتاه (Patch Cords) انجام می‌شود. این انعطاف‌پذیری، شبکه را برای گسترش‌های آتی آماده می‌کند. با تمرکز و سازماندهی اتصالات فیزیکی، پچ پنل یک ستون فقرات انعطاف‌پذیر ایجاد می‌کند که می‌تواند فناوری‌های جدید (مانند استانداردهای Cat بالاتر یا انواع جدید فیبر) یا افزایش تراکم دستگاه را بدون نیاز به کابل‌کشی مجدد کامل ساختمان در خود جای دهد.
  • کاهش هزینه‌ها و بهبود دوام کابل‌ها: با جلوگیری از نیاز به کشیدن کابل‌های طولانی و مستقیم از دستگاه‌ها به سرورها یا سوئیچ‌ها، از خم شدن، کشیدگی و آسیب دیدن کابل‌ها جلوگیری می‌شود. این امر به افزایش طول عمر کابل‌ها و کاهش نیاز به تعویض آن‌ها کمک می‌کند و در نتیجه هزینه‌های نگهداری را کاهش می‌دهد.
  • کاربرد در سیستم‌های نظارت تصویری (CCTV): استفاده از پچ پنل‌ها در سیستم‌های دوربین مداربسته (CCTV) یک شیوه هوشمندانه برای بهبود بهره‌وری، مدیریت بهتر کابل‌ها و کاهش هزینه‌های نگهداری شبکه است. به دلیل قابلیت سازماندهی و مدیریت اتصالات، پچ پنل‌ها می‌توانند مستقیماً بر کارایی تجهیزات CCTV و پایداری شبکه تأثیر بگذارند.
  • بهبود عملکرد در شبکه‌های قدیمی: پچ پنل‌ها می‌توانند تأثیر قابل توجهی بر بهبود عملکرد، مدیریت و بهره‌وری در شبکه‌های قدیمی‌تر داشته باشند، به خصوص در مواردی که کابل‌کشی نامرتب و تجهیزات کهنه وجود دارد. این ابزارها راهکاری کاربردی برای متمرکز کردن اتصالات شبکه ارائه می‌دهند.

پچ پنل در واقع یک توانمندساز استراتژیک برای عملیات IT محسوب می‌شود. مزایای آن (سازماندهی، عیب‌یابی، انعطاف‌پذیری، کاهش هزینه) فقط ویژگی‌های جداگانه نیستند، بلکه همگی به یک عملیات IT کارآمدتر و مقاوم‌تر کمک می‌کنند. این به معنای کاهش هزینه‌های عملیاتی، حل سریع‌تر مشکلات و افزایش زمان کارکرد سیستم است. برای هر سازمانی، به‌ویژه آنهایی که برای عملکردهای حیاتی کسب‌وکار خود به شبکه متکی هستند، پچ پنل سرمایه‌گذاری در تعالی عملیاتی است. این امکان را به تیم‌های IT می‌دهد که به جای صرف زمان زیاد برای مدیریت فیزیکی کابل‌ها و عیب‌یابی، بر روی وظایف با ارزش‌تر تمرکز کنند و بدین ترتیب، ارائه خدمات IT را بهبود بخشیده و تداوم کسب‌وکار را پشتیبانی کنند.

راهنمای انتخاب بهترین پچ پنل

انتخاب پچ پنل مناسب، تصمیمی حیاتی است که تأثیر مستقیمی بر عملکرد، پایداری و هزینه‌های بلندمدت شبکه شما دارد. برای یک انتخاب هوشمندانه، باید فاکتورهای زیر را به دقت بررسی کرد:

  1. همخوانی با استاندارد کابل‌کشی (Category و نوع فیبر):
    • استاندارد Cat: پچ پنل باید با استاندارد کابل‌های شبکه مسی (مانند Cat5e, Cat6, Cat6a, Cat7, Cat8) که در شبکه استفاده می‌شود، کاملاً هماهنگ باشد. در غیر این صورت، حتی اگر از کابل‌های با کیفیت بالا استفاده شود، بخش عمده‌ای از عملکرد آن‌ها به دلیل عدم همخوانی پچ پنل از دست خواهد رفت. این نکته بر اهمیت رویکرد جامع در طراحی شبکه تأکید دارد؛ شبکه به عنوان یک سیستم یکپارچه عمل می‌کند و عملکرد آن به هماهنگی تمامی اجزا بستگی دارد.
    • نوع فیبر نوری: برای پچ پنل‌های فیبر نوری، باید به سازگاری با فیبرهای سینگل مود (Single-mode) یا مالتی مود (Multi-mode) و همچنین نوع کانکتورهای مورد نیاز (SC, LC, ST, FC) توجه شود.
  2. نیاز به شیلدینگ و محیط نصب:
    • UTP یا SFTP: اگر محیط شبکه فاقد نویز الکترومغناطیسی (EMI) یا دارای نویز بسیار کم است، پچ پنل UTP (بدون شیلد) می‌تواند گزینه مناسب و مقرون به صرفه‌ای باشد.
    • اما اگر کابل‌های شبکه در نزدیکی کابل‌های برق قوی، موتورهای الکتریکی یا منابع نویز دیگر قرار دارند، انتخاب پچ پنل SFTP (شیلددار) برای محافظت از سیگنال‌ها و حفظ کیفیت شبکه ضروری است. پچ پنل‌های SFTP معمولاً گران‌تر هستند اما عملکرد پایدارتری را در محیط‌های پر نویز ارائه می‌دهند. این نشان می‌دهد که محیط فیزیکی استقرار، عامل مهمی است که اغلب در انتخاب قطعات نادیده گرفته می‌شود. تداخل الکترومغناطیسی و دما می‌توانند عملکرد شبکه را به شدت کاهش دهند، حتی با وجود قطعات با کیفیت بالا، اگر به درستی مدیریت نشوند.
  3. تعداد پورت و برنامه‌ریزی برای توسعه آتی: پچ پنل‌ها در تعداد پورت‌های متنوعی (مانند 12، 24، 48، 96 پورت) عرضه می‌شوند. همیشه توصیه می‌شود که پچ پنلی با تعداد پورت بیشتر از نیاز فعلی تهیه شود. این کار به کاربر امکان می‌دهد تا در آینده و با گسترش شبکه، بدون نیاز به تعویض پچ پنل، پورت‌های جدید را اضافه کند. این رویکرد به “هزینه کل مالکیت” (Total Cost of Ownership) اشاره دارد؛ پچ پنل مناسب لزوماً ارزان‌ترین گزینه اولیه نیست، بلکه گزینه‌ای است که هزینه‌های بلندمدت مرتبط با نگهداری، ارتقاء و زمان خرابی را به حداقل می‌رساند.
  4. اهمیت ماژولار بودن (لودد یا آنلودد):
    • پچ پنل لودد: اگر نیازهای شبکه ثابت و مشخص است و قصد تغییرات زیادی وجود ندارد، پچ پنل لودد (با کیستون‌های از پیش نصب شده) می‌تواند نصب سریع‌تری را فراهم کند.
    • پچ پنل آنلودد: برای شبکه‌هایی که در آینده احتمال گسترش یا تغییر نوع کیستون‌ها (مثلاً از Cat6 به Cat7) وجود دارد، پچ پنل آنلودد (بدون کیستون) انتخاب هوشمندانه‌تری است. این نوع پچ پنل انعطاف‌پذیری بالایی را در انتخاب و تعویض کیستون‌ها فراهم می‌کند و در صورت خرابی یک پورت، تنها نیاز به تعویض همان کیستون است. این انتخاب نشان‌دهنده یک فلسفه “طراحی برای تغییر” در زیرساخت شبکه است.
  5. بررسی قابلیت POE: اگر در شبکه از دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP یا اکسس پوینت‌ها استفاده می‌شود که از طریق کابل شبکه تغذیه می‌شوند، انتخاب پچ پنل با قابلیت POE می‌تواند کابل‌کشی را ساده‌تر کرده و نیاز به آداپتورهای برق جداگانه را از بین ببرد.
  6. ملاحظات فیزیکی و محیطی:
    • نوع نصب: بر اساس فضای موجود و طراحی شبکه، بین پچ پنل رک‌مونت (برای نصب در رک) و دیواری (برای فضاهای کوچک‌تر) انتخاب شود.
    • ابعاد (یونیت رک): اطمینان حاصل شود که ابعاد پچ پنل (به خصوص ارتفاع بر حسب یونیت رک) با فضای موجود در رک سازگار باشد.
  7. برند و کیفیت ساخت: انتخاب برندهای معتبر و شناخته شده در بازار، تضمین‌کننده کیفیت، دوام و عملکرد بالای پچ پنل است.

نصب و مدیریت پچ پنل

نصب صحیح و مدیریت کارآمد پچ پنل برای بهره‌برداری حداکثری از مزایای آن ضروری است.

ابزارهای مورد نیاز

برای نصب پچ پنل، به ابزارهای زیر نیاز خواهد بود:

  • پیچ گوشتی و پیچ‌های قفسه‌ای: برای بستن ایمن پچ پنل به رک.
  • ابزار پانچ (Punch Down Tool): برای اتصال کابل‌ها به کیستون‌های پشت پچ پنل (در صورت آنلودد بودن یا نیاز به پانچ مجدد).
  • ابزار برش کابل: برای آماده‌سازی طول مناسب کابل‌ها.
  • بست کابل (Cable Ties/Velcro Straps): برای نظم دادن و مسیریابی منظم کابل‌ها. تسمه‌های Velcro امکان استفاده مجدد و تنظیمات را فراهم می‌کنند.
  • برچسب‌ساز کابل (Cable Label Maker): برای شناسایی صحیح کابل‌ها در هر دو انتها، که به شدت توصیه می‌شود.
  • تستر کابل (Cable Tester): برای تست اتصال و عملکرد صحیح کابل‌های مسی و فیبر نوری پس از نصب.
  • کیت‌های تمیز کردن فیبر نوری: برای تمیز کردن دوره‌ای کانکتورهای فیبر نوری.

مراحل نصب پچ پنل

  1. تعیین موقعیت نصب:
    • در رک: پچ پنل‌های رک‌مونت باید نزدیک بالای قفسه یا کابینت تجهیزات نصب شوند. ارتفاع کابل و پچ پنل از کف اتاق سرور حداقل 60 سانتی‌متر توصیه می‌شود.
    • دیواری: پچ پنل‌های دیواری را در محلی مناسب و با فاصله کافی قرار دهید تا کابل‌ها به درستی هدایت شوند.
    • نکات مهم: مکان مورد نظر باید از تهویه خوب و کافی برخوردار باشد تا از گرم شدن بیش از حد پچ پنل و کاهش عملکرد جلوگیری شود. از قرار دادن پچ پنل در جایی که کابل‌ها نیاز به خم شدن تیز دارند، خودداری شود. این ملاحظات محیطی برای عملکرد و طول عمر تجهیزات بسیار مهم هستند.
  2. نصب پچ پنل در رک یا دیوار:
    • نصب در رک: سوراخ‌هایی برای مهره‌های قفس روی ریل‌های قفسه علامت زده شود. پچ پنل با استفاده از پیچ‌های قفسه‌ای روی ریل‌های جلویی محکم شود.
    • نصب دیواری: پچ پنل مستقیماً به دیوار متصل شود.
  3. اتصال و مدیریت کابل‌ها:
    • هدایت کابل‌ها: کابل‌های شبکه از محل جک‌های دیواری یا دستگاه‌ها به پشت پچ پنل هدایت شوند.
    • پانچ کردن/اتصال: کابل‌ها به پورت‌های شماره‌گذاری شده در پشت پچ پنل مطابق با نمودار سیم‌کشی وصل شوند. در صورت نیاز از ابزار پانچ برای اتصال کانکتورهای RJ45 استفاده شود.
    • برچسب‌گذاری: این مرحله حیاتی است. هر کابل و پورت در هر دو انتها (هم در پچ پنل و هم در پریز دیواری یا دستگاه) نام‌گذاری و شماره‌گذاری شود. این کار عیب‌یابی و مدیریت آتی را بسیار آسان می‌کند و خطای انسانی را به حداقل می‌رساند.
    • مدیریت کابل: پس از اتصال، کابل‌ها با تسمه‌های Velcro یا بست کابل به صورت منظم بسته‌بندی و مسیریابی شوند. پنل‌های مدیریت کابل در زیر پچ پنل نصب شوند تا کابل‌ها مرتب بمانند و جریان هوا بهبود یابد.
  4. اتصال پچ پنل به سوئیچ شبکه: پورت‌های جلویی پچ پنل با استفاده از پچ کوردهای کوتاه (Patch Cords) به پورت‌های متناظر در سوئیچ شبکه متصل شوند. استفاده از پچ کوردهای کوتاه برای اتصال آسان‌تر توصیه می‌شود.
  5. تست اتصالات: پس از اتمام کابل‌کشی و اتصال، از یک تستر کابل برای اطمینان از صحت و عملکرد تمامی اتصالات استفاده شود. با پینگ کردن دستگاه‌ها از طریق لینک‌های پچ پنل-سوئیچ، عملکرد شبکه بررسی شود.
  6. مستندسازی: نمودارهای سیم‌کشی به‌روزرسانی شوند تا پورت پچ پنل را برای اتصال پورت سوئیچ نشان دهد. مستندسازی دقیق، برای نگهداری و عیب‌یابی در آینده بسیار ارزشمند است.

نصب صحیح و مدیریت دقیق (به‌ویژه برچسب‌گذاری و مسیردهی کابل‌ها) به اندازه خود سخت‌افزار برای اطمینان از قابلیت اطمینان شبکه و به حداقل رساندن خطای انسانی در طول عملیات یا عیب‌یابی، حیاتی است. بی‌نظمی در این زمینه می‌تواند مستقیماً منجر به افزایش زمان خرابی و هزینه‌های عملیاتی شود. این موضوع نشان می‌دهد که زیرساخت شبکه فقط به فناوری محدود نمی‌شود، بلکه شامل فرآیندها و نظم نیز می‌شود. سرمایه‌گذاری در ابزارهایی مانند برچسب‌ساز کابل، بست‌های کابل و رعایت بهترین شیوه‌ها در طول نصب، به کاهش اصطکاک عملیاتی، بازیابی سریع‌تر از حوادث و در نهایت، افزایش بهره‌وری کلی کارکنان IT منجر می‌شود.

پچ پنل در برابر سوئیچ شبکه

یکی از اشتباهات رایج، خلط مفهوم پچ پنل با سوئیچ شبکه (Network Switch) است. با وجود اینکه هر دو در رک شبکه قرار می‌گیرند و پورت‌های متعددی دارند، اما عملکرد و نقش آن‌ها در شبکه کاملاً متفاوت است. این دو جزء، در واقع مکمل یکدیگر هستند و در لایه‌های مختلفی از زیرساخت شبکه عمل می‌کنند. پچ پنل یک پایه فیزیکی سازمان‌یافته و پایدار را فراهم می‌کند، در حالی که سوئیچ اتصال منطقی و هوشمند را ارائه می‌دهد.

ابعاد رایج پچ پنل‌ها بر اساس تعداد پورت و یونیت رک

تعداد پورتارتفاع (یونیت رک – RU/U)عرض (اینچ/میلی‌متر)ارتفاع (اینچ/میلی‌متر)عمق (اینچ/میلی‌متر)
16 پورت1RU19 اینچ (48.26 میلی‌متر)1.72 اینچ (43.68 میلی‌متر)1.39 اینچ (35.30 میلی‌متر)
24 پورت1RU19 اینچ (48.26 میلی‌متر)1.72 اینچ (43.68 میلی‌متر)1.39 اینچ (35.30 میلی‌متر)
32 پورت2RU
48 پورت2RU19 اینچ (48.26 میلی‌متر)3.44 اینچ (87.38 میلی‌متر)1.39 اینچ (35.30 میلی‌متر)
96 پورت4RU

توجه: ابعاد دقیق ممکن است بین تولیدکنندگان مختلف کمی متفاوت باشد، اما عرض 19 اینچ و ارتفاع بر اساس یونیت رک استاندارد است.

برندهای معتبر پچ پنل در بازار

انتخاب برند معتبر برای پچ پنل، تضمین‌کننده کیفیت، دوام و عملکرد بالای شبکه خواهد بود. در بازار ایران، هم برندهای خارجی و هم تولیدکنندگان داخلی باکیفیتی وجود دارند:

برندهای خارجی مطرح

  • لگراند (Legrand): یکی از محبوب‌ترین و باکیفیت‌ترین برندهای تجهیزات پسیو شبکه در دنیا و ایران است. پچ پنل‌های لگراند در انواع Cat5e, Cat6 و Cat6a (به خصوص Cat6) و در سایزهای 16، 24، 48 و 50 پورت (هم شیلددار و هم بدون شیلد) تولید می‌شوند. کیفیت ساخت بالا و بدنه محکم از ویژگی‌های بارز آن است. اگر به دنبال خرید رک لگراند هستید٬ مطالعه مقاله “راهنمای خرید رک لگراند” را نیز از دست ندهید.
  • نگزنس (Nexans): یک برند فرانسوی با محبوبیت جهانی، شناخته شده برای کیفیت بالای محصولاتش. پچ پنل‌های نگزنس در انواع Cat6 و Cat6a (هم SFTP و هم UTP) و در سایزهای 16 و 24 پورت عرضه می‌شوند. نگزنس به دلیل کیفیت بالا و قیمت مناسب نسبت به سایر برندهای مطرح، طرفداران زیادی در ایران دارد.
  • امپ (AMP): پچ پنل‌های امپ در کتگوری‌های Cat5e, Cat6 و Cat6a (رده‌های 5e و 6 رایج‌تر هستند) و در سایزهای 24 تا 50 پورت برای سوکت‌های شبکه و تلفن تولید می‌شوند.
  • دی‌لینک (D-Link): از دیگر برندهای مطرح با محصولات با دوام و متنوع، از جمله پچ پنل‌های شیلددار و بدون شیلد در کتگوری‌های مختلف. برخی محصولات آن دارای نگهدارنده کابل برای نظم بیشتر هستند.
  • بلدن (Belden): یک شرکت آمریکایی فعال در حوزه الکترونیک و تولید کابل شبکه با کیفیت.
  • سایر برندهای معتبر جهانی: Ultima, Draka, Hellermannyton, Molex, Siemon, CommScope NetConnect, Systimax.

برندهای ایرانی باکیفیت

در ایران نیز شرکت‌هایی اقدام به تولید پچ پنل باکیفیت کرده‌اند که محصولاتشان از نظر قیمت، مقرون به صرفه‌تر از نمونه‌های خارجی هستند. از مطرح‌ترین برندهای ایرانی تولیدکننده پچ پنل می‌توان به سوپیتا (Soopita)، پایا سیستم (Paya System)، متا الکترونیک (Mata Electronic) و گیگانت (Giganet) اشاره کرد.

انتخاب “بهترین برند” یک تصمیم جهانی نیست و به محدودیت‌های خاص پروژه، از جمله بودجه، عملکرد مورد نیاز و در دسترس بودن/پشتیبانی محلی بستگی دارد. یک تعادل واضح بین برندهای بین‌المللی برتر، برندهای بین‌المللی میان‌رده و گزینه‌های محلی وجود دارد. این موضوع بر نیاز به یک استراتژی تدارکات دقیق تأکید می‌کند. برای زیرساخت‌های حیاتی، سرمایه‌گذاری در برندهای سطح بالا ممکن است توجیه‌پذیر باشد. برای پروژه‌های کمتر حساس یا با محدودیت بودجه، رویکردی متعادل که کارایی هزینه و کیفیت کافی را از برندهای معتبر میان‌رده یا محلی در نظر می‌گیرد، توصیه می‌شود. این امر واقعیت‌های عملی تدارکات فناوری اطلاعات را در زمینه‌های اقتصادی مختلف برجسته می‌کند.

همچنین در راستای حمایت از تولید ملی پیشنهاد می‌کنیم مقاله “کابل شبکه خراسان افشارنژاد” را نیز مطالعه بفرمایید.

نتیجه‌گیری

پچ پنل، بیش از یک قطعه سخت‌افزاری ساده، یک سرمایه‌گذاری هوشمندانه برای هر شبکه کامپیوتری است. با وجود اینکه ممکن است در نگاه اول ضروری به نظر نرسد، اما نقش حیاتی آن در سازماندهی، تسهیل عیب‌یابی، افزایش انعطاف‌پذیری و کاهش هزینه‌های بلندمدت شبکه غیرقابل انکار است. همانطور که توضیح داده شد، پچ پنل در شبکه‌های در حال گسترش یا پویا، از یک “راحتی” به یک “ضرورت عملیاتی” تبدیل می‌شود که به طور قابل توجهی هزینه‌های عملیاتی را کاهش داده و زمان خرابی را به حداقل می‌رساند.

انتخاب صحیح پچ پنل، متناسب با نوع کابل‌کشی، نیاز به شیلدینگ، قابلیت‌های ماژولار و برنامه‌ریزی برای توسعه آتی، می‌تواند زیرساختی پایدار، کارآمد و قابل مدیریت برای سالیان متمادی فراهم آورد. این انتخاب باید با در نظر گرفتن “هزینه کل مالکیت” انجام شود، به این معنی که سرمایه‌گذاری اولیه در یک پچ پنل با کیفیت و منعطف، هزینه‌های نگهداری، ارتقاء و زمان خرابی را در بلندمدت به حداقل می‌رساند. همچنین، رعایت دقیق نکات نصب و مدیریت، از جمله برچسب‌گذاری و تهویه مناسب، به اندازه خود سخت‌افزار برای حفظ عملکرد و دوام شبکه حیاتی است. با درک عمیق از انواع و کاربردهای پچ پنل و رعایت نکات نصب و مدیریت، می‌توان شبکه‌ای منظم و حرفه‌ای داشت که به بهترین شکل از اهداف کسب‌وکار پشتیبانی می‌کند.

واژه‌نامه اصطلاحات تخصصی شبکه

اصطلاح انگلیسیمعادل فارسیتوضیح مختصر
RJ11آرجی 11کانکتور استاندارد برای کابل‌های تلفن.
ST Connectorکانکتور اس‌تینوعی کانکتور فیبر نوری با مکانیزم فشار و چرخش.
SC Connectorکانکتور اس‌سینوعی کانکتور فیبر نوری مکعبی شکل با مکانیزم فشار و کشش.
LC Connectorکانکتور ال‌سینوعی کانکتور فیبر نوری کوچک و مکعبی شکل با مکانیزم گیره قفلی.
FC Connectorکانکتور اف‌سینوعی کانکتور فیبر نوری با مکانیزم پیچشی.
Switchسوئیچدستگاهی اکتیو که ترافیک داخلی شبکه را مدیریت کرده و داده‌ها را به صورت هوشمندانه بین دستگاه‌های متصل منتقل می‌کند.
Routerروتردستگاهی که مسیریابی بسته‌های داده را بین شبکه‌های مختلف (مانند شبکه داخلی و اینترنت) انجام می‌دهد.
Hubهابدستگاهی ساده، با پورت‌های متعددی برای اتصال دستگاه‌ها به شبکه دارد، اما هوشمندی سوئیچ را ندارد.
POE (Power over Ethernet)انتقال برق روی اترنتفناوری انتقال برق مورد نیاز تجهیزات شبکه از طریق همان کابل شبکه، بدون نیاز به کابل‌کشی جداگانه برق.
LAN (Local Area Network)شبکه محلیشبکه‌های کامپیوتری که دستگاه‌ها را در یک منطقه جغرافیایی کوچک مانند خانه، دفتر یا ساختمان به هم متصل می‌کند.
Downtimeزمان خرابیمدت زمانی که یک سیستم یا شبکه در دسترس نیست یا از کار افتاده است.
EMI (Electromagnetic Interference)تداخل الکترومغناطیسینویز یا اختلال الکتریکی که می‌تواند سیگنال‌های شبکه را مختل کند.
PBX (Private Branch Exchange)سانترالیک سیستم تلفنی خصوصی که در یک شرکت یا سازمان استفاده می‌شود.
Patch Panelپنل ارتباطیقطعه‌ای سخت‌افزاری با پورت‌های متعدد برای اتصال و مدیریت کابل‌های شبکه.
Keystoneکیستونواسطه‌ای برای اتصال کابل به پورت مادگی، مانند پورت‌های RJ45 و RJ11.
Rack Unit (RU/U)یونیت رکواحد اندازه‌گیری استاندارد برای ارتفاع تجهیزات شبکه که در رک نصب می‌شوند؛ هر 1U معادل 1.75 اینچ (44.45 میلی‌متر) است.
UTP (Unshielded Twisted Pair)بدون شیلدنوعی کابل یا پچ پنل که زوج سیم‌های آن هیچ لایه محافظی در برابر نویز ندارند.
SFTP (Shielded Foiled Twisted Pair)شیلددارنوعی کابل یا پچ پنل که دارای لایه‌های محافظ (فویل و شیلد بافته شده) در برابر تداخل الکترومغناطیسی است.
Multimode Fiberفیبر مالتی مودنوعی فیبر نوری با قطر هسته بزرگ‌تر که چندین حالت نور را همزمان انتقال می‌دهد و برای فواصل کوتاه مناسب است.
Singlemode Fiberفیبر سینگل مودنوعی فیبر نوری با قطر هسته بسیار باریک که تنها یک حالت نور را انتقال می‌دهد و برای فواصل طولانی مناسب است.
RJ45آرجی 45رایج‌ترین نوع کانکتور برای کابل‌های شبکه اترنت.
